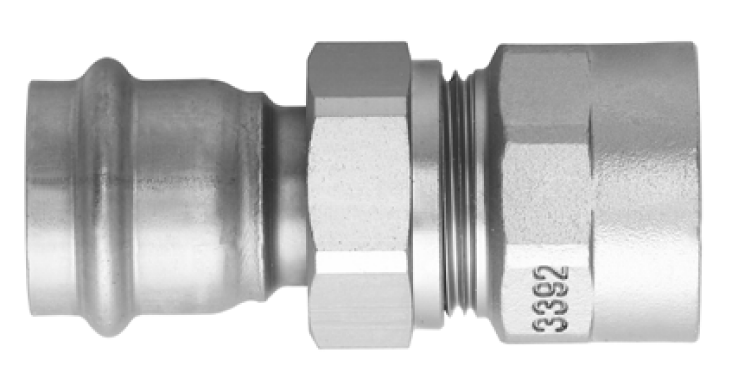

55044 Optipress-Therm-Verschraubung
mit Innengewinde
| Hauptwerkstoff | Stahl 1.0308 |
| Oberflächenbehandlung | verzinkt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

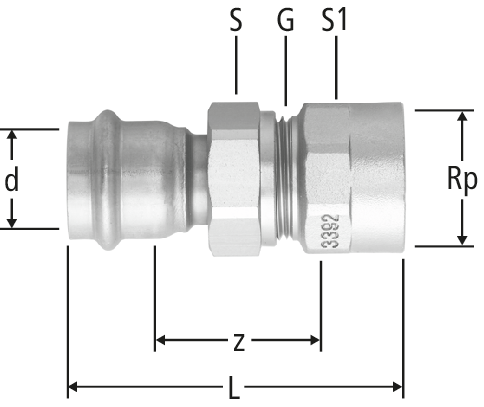

| Rp | G | d | z | L | S | S1 | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 15 | 27 | 64 | 30 | 27 | 0.6 | 15 x ½ | 55044.22 | 1 |
| 34 | 326.132 | ||||
|
|
|||||||||||||||||
| ½ | ¾ | 18 | 28 | 65 | 30 | 27 | 0.5 | 18 x ½ | 55044.23 | 1 |
| 34 | 326.133 | ||||
|
|
|||||||||||||||||
| ¾ | ¾ | 22 | 37 | 76 | 30 | 32 | 0.2 | 22 x ¾ | 55044.25 | 1 |
| 34 | - | ||||
|
|
|||||||||||||||||
| 1 | 1 | 22 | 35 | 77 | 37 | 41 | 0.5 | 22 x 1 | 55044.30 | 1 |
| 34 | 326.134 | ||||
|
|
|||||||||||||||||
| 1 | 1 | 28 | 45 | 88 | 37 | 41 | 0.5 | 28 x 1 | 55044.26 | 1 |
| 34 | 326.135 | ||||
|
|
|||||||||||||||||
| 1¼ | 1½ | 35 | 30 | 78 | 53 | 50 | 0.5 | 35 x 1¼ | 55044.27 | 1 |
| 34 | 326.136 | ||||
|
|
|||||||||||||||||
| 1½ | 1¾ | 42 | 34 | 91 | 60 | 55 | 0.4 | 42 x 1½ | 55044.28 | 1 |
| 34 | 326.137 | ||||
|
|
|||||||||||||||||
| 2 | 2⅜ | 54 | 21 | 87 | 78 | 70 | 0.4 | 54 x 2 | 55044.29 | 1 |
| 34 | 326.138 | ||||
|
|
|||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Therm-Verschraubung |
| Grösse |
|
| Artikelnummer |
55044.22
|
