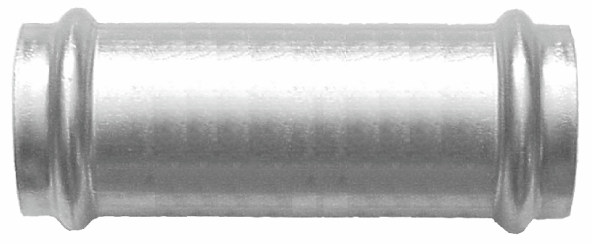

55022 Optipress-Therm-Schiebemuffe
| Hauptwerkstoff | Stahl 1.0308 |
| Oberflächenbehandlung | verzinkt |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |
| d | L | L1 | ζ | Art.-Nr. | RK | VE | suissetec NPK453 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 80 | 22 | 0.4 | 15 | 55022.22 | 34 | 5 | 322.212 |
| ||||
|
|
|||||||||||||
| 18 | 80 | 22 | 0.2 | 18 | 55022.23 | 34 | 5 | 322.213 |
| ||||
|
|
|||||||||||||
| 22 | 80 | 23 | 0.2 | 22 | 55022.24 | 34 | 5 | 322.214 |
| ||||
|
|
|||||||||||||
| 28 | 95 | 24 | 0.2 | 28 | 55022.25 | 34 | 5 | 322.215 |
| ||||
|
|
|||||||||||||
| 35 | 105 | 26 | 0.2 | 35 | 55022.26 | 34 | 5 | 322.216 |
| ||||
|
|
|||||||||||||
| 42 | 120 | 36 | 0.1 | 42 | 55022.27 | 34 | 5 | 322.217 |
| ||||
|
|
|||||||||||||
| 54 | 136 | 40 | 0.1 | 54 | 55022.28 | 34 | 1 | 322.218 |
| ||||
|
|
|||||||||||||
| 64 | 110 | 43 | 0.1 | 64 | 55022.70 | 33 | 1 |
| |||||
|
|
|||||||||||||
| 76.1 | 125 | 50 | 0.1 | 76.1 | 55022.71 | 33 | 1 | 322.219 |
| ||||
|
|
|||||||||||||
| 88.9 | 125 | 50 | 0.1 | 88.9 | 55022.72 | 33 | 1 | 322.221 |
| ||||
|
|
|||||||||||||
| 108 | 145 | 60 | 0.1 | 108 | 55022.73 | 33 | 1 | 322.222 |
| ||||
|
|
|||||||||||||
Hinweis

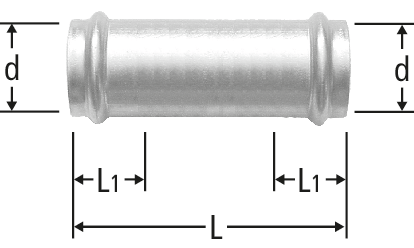

L1 = minimale Einstecktiefe
