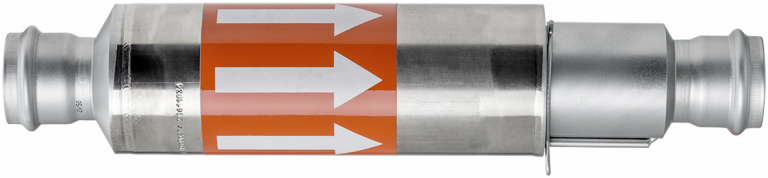

55023 Optipress-Therm-Längenkompensator
vorgespannt
| Hauptwerkstoff | Stahl |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |

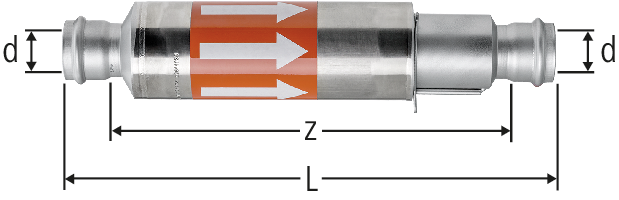

| d | z | L | DA max | F max | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 | 271 | 325 | 25 | 1300 | 0.3 | 22 | 55023.34 | 1 |
| 34 | 315.113 | ||||
|
|
|||||||||||||||
| 28 | 277 | 325 | 25 | 1900 | 0.3 | 28 | 55023.35 | 1 |
| 34 | 315.114 | ||||
|
|
|||||||||||||||
| 35 | 264 | 316 | 25 | 2900 | 0.2 | 35 | 55023.36 | 1 |
| 34 | 315.115 | ||||
|
|
|||||||||||||||
| 42 | 278 | 350 | 25 | 4300 | 0.1 | 42 | 55023.37 | 1 |
| 34 | 315.116 | ||||
|
|
|||||||||||||||
| 54 | 280 | 360 | 25 | 6400 | 0.1 | 54 | 55023.38 | 1 |
| 34 | 315.117 | ||||
|
|
|||||||||||||||
Hinweis
DA = Gesamt-Dehnungsaufnahme
F max. = max. Fixpunktbelastung bei 10 bar
CAD / BIM
| Beschreibung | Optipress-Therm-Längenkompensator |
| Grösse |
|
| Artikelnummer |
55023.34
|
