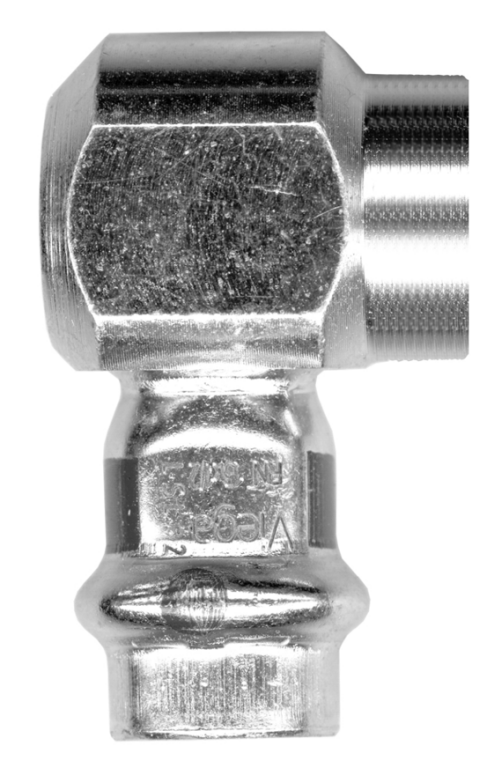

55008 Optipress-Therm-Winkel 90°
mit Innengewinde
| Hauptwerkstoff | Stahl 1.0308 |
| Oberflächenbehandlung | verzinkt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

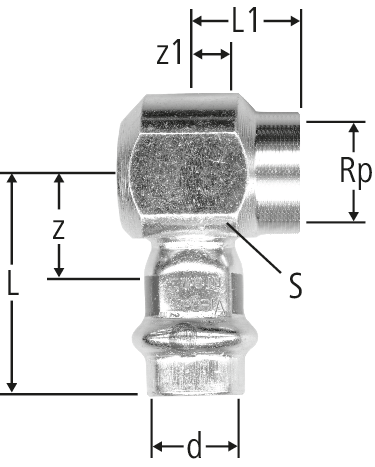

| Rp | d | z | z1 | L | L1 | W | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 20 | 12 | 42 | 25 | 90° | 30 | 1.3 | 15 x ½ | 55008.23 | 5 |
| 34 | 325.522 | ||||
|
|
||||||||||||||||||
| ½ | 22 | 20 | 15 | 61 | 28 | 90° | 30 | 1.1 | 22 x ½ | 55008.24 | 5 |
| 34 | - | ||||
|
|
||||||||||||||||||
| ¾ | 22 | 23 | 15 | 46 | 30 | 90° | 34 | 1.1 | 22 x ¾ | 55008.25 | 5 |
| 34 | 325.523 | ||||
|
|
||||||||||||||||||
| ½ | 28 | 20 | 18 | 44 | 31 | 90° | 36 | 1.1 | 28 x ½ | 55008.26 | 5 |
| 34 | - | ||||
|
|
||||||||||||||||||
| ¾ | 28 | 23 | 18 | 47 | 33 | 90° | 36 | 1.1 | 28 x ¾ | 55008.27 | 5 |
| 34 | 325.524 | ||||
|
|
||||||||||||||||||
| 1 | 28 | 25 | 19 | 49 | 36 | 90° | 41 | 1.1 | 28 x 1 | 55008.28 | 5 |
| 34 | 325.525 | ||||
|
|
||||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Therm-Winkel 90° |
| Grösse |
|
| Artikelnummer |
55008.23
|
