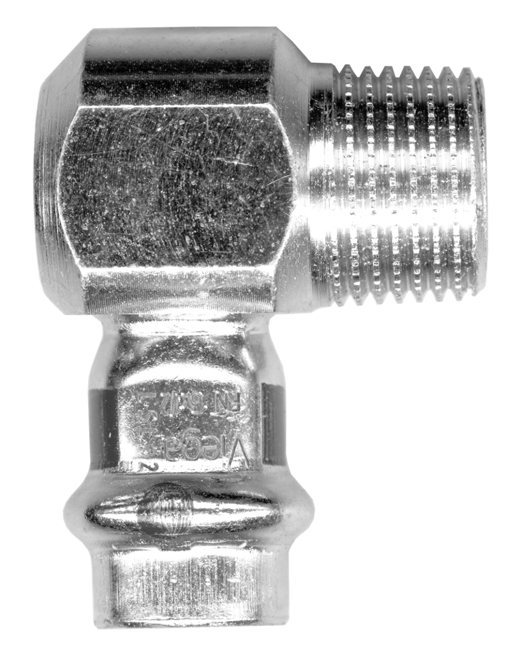

55007 Optipress-Therm-Winkel 90°
mit Aussengewinde
| Hauptwerkstoff | Stahl 1.0308 |
| Oberflächenbehandlung | verzinkt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

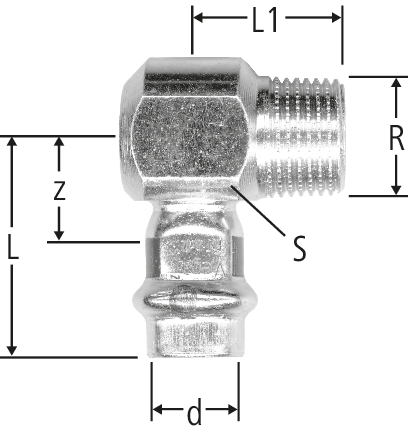

| R | d | z | L | L1 | W | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 15 | 18 | 40 | 24 | 90° | 20 | 1.3 | 15 x ⅜ | 55007.22 | 5 |
| 34 | 325.512 | ||||
|
|
|||||||||||||||||
| ½ | 15 | 19 | 41 | 28 | 90° | 24 | 1.3 | 15 x ½ | 55007.23 | 5 |
| 34 | - | ||||
|
|
|||||||||||||||||
| ½ | 18 | 19 | 57 | 28 | 90° | 24 | 1.2 | 18 x ½ | 55007.24 | 5 |
| 34 | 325.513 | ||||
|
|
|||||||||||||||||
| ¾ | 22 | 22 | 45 | 33 | 90° | 30 | 1.1 | 22 x ¾ | 55007.25 | 5 |
| 34 | 325.514 | ||||
|
|
|||||||||||||||||
| 1 | 28 | 25 | 49 | 36 | 90° | 36 | 1.1 | 28 x 1 | 55007.26 | 5 |
| 34 | 325.515 | ||||
|
|
|||||||||||||||||
CAD / BIM

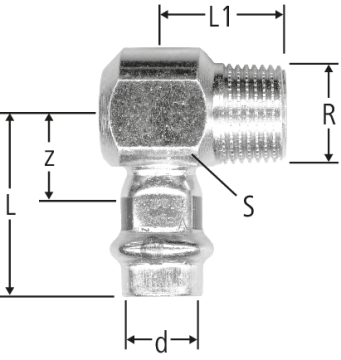

| Beschreibung | Optipress-Therm-Winkel 90° |
| Grösse |
|
| Artikelnummer |
55007.22
|
