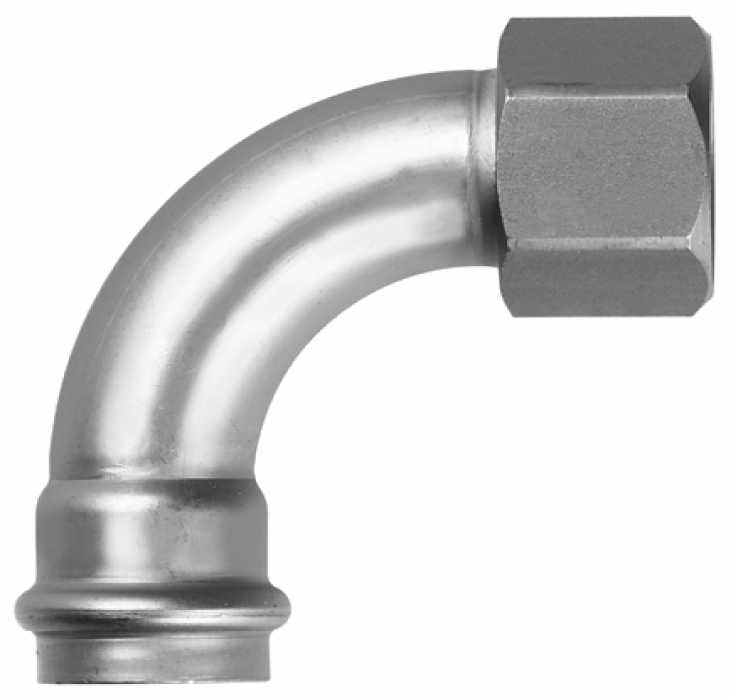

55006 Optipress-Therm-Bogen 90°
mit Innengewinde
| Hauptwerkstoff | Stahl 1.0308 |
| Oberflächenbehandlung | verzinkt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

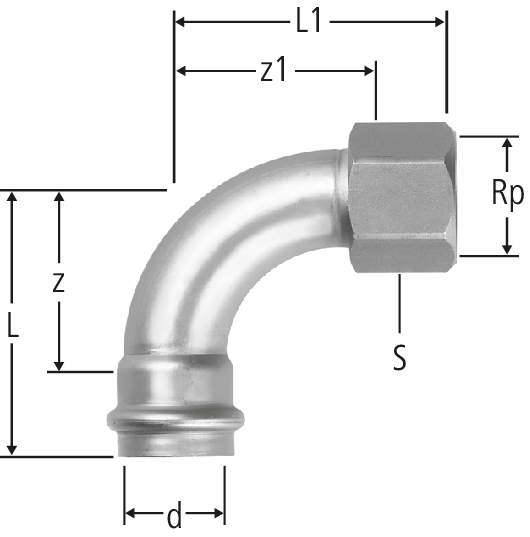

| Rp | d | z | z1 | L | L1 | W | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 16 | 31 | 48 | 41 | 90° | 22 | 0.8 | 15 x ½ | 55006.23 | 5 |
| 34 | 325.422 | ||||
|
|
||||||||||||||||||
| ½ | 18 | 18 | 26 | 40 | 42 | 90° | 24 | 0.5 | 18 x ½ | 55006.24 | 5 |
| 34 | 325.423 | ||||
|
|
||||||||||||||||||
| ½ | 22 | 26 | 44 | 49 | 54 | 90° | 24 | 0.3 | 22 x ½ | 55006.28 | 5 |
| 34 | - | ||||
|
|
||||||||||||||||||
| ¾ | 22 | 37 | 44 | 60 | 55 | 90° | 30 | 0.3 | 22 x ¾ | 55006.25 | 5 |
| 34 | 325.424 | ||||
|
|
||||||||||||||||||
| 1 | 28 | 48 | 55 | 72 | 72 | 90° | 38 | 0.4 | 28 x 1 | 55006.26 | 5 |
| 34 | 325.425 | ||||
|
|
||||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Therm-Bogen 90° |
| Grösse |
|
| Artikelnummer |
55006.23
|
