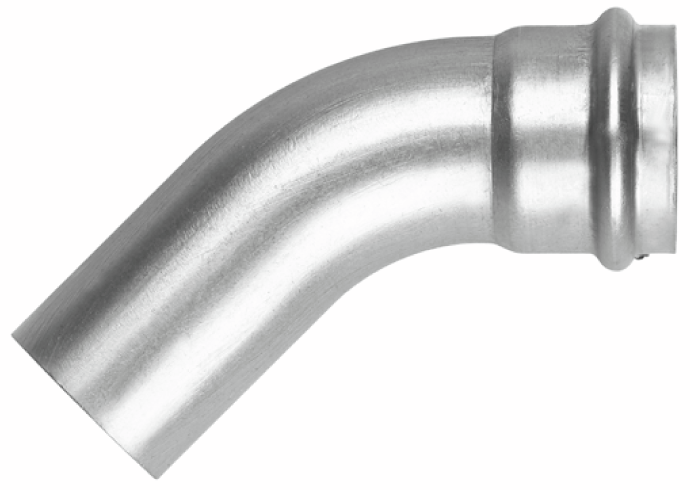

55004 Optipress-Therm-Bogen 45°
mit Einsteckende
| Hauptwerkstoff | Stahl 1.0308 |
| Oberflächenbehandlung | verzinkt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

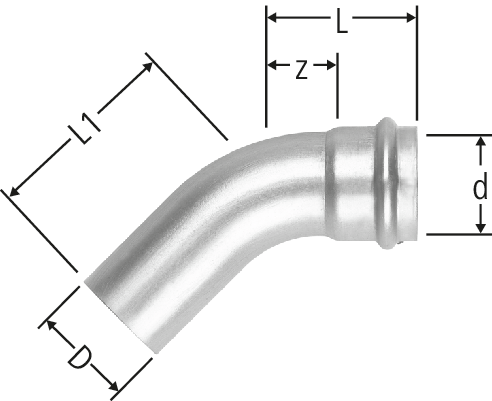

| d | D | z | L | L1 | W | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 15 | 7 | 29 | 30 | 45° | 0.5 | 15 | 55004.22 | 5 |
| 34 | 321.512 | ||||
|
|
||||||||||||||||
| 18 | 18 | 7 | 29 | 31 | 45° | 0.4 | 18 | 55004.23 | 5 |
| 34 | 321.513 | ||||
|
|
||||||||||||||||
| 22 | 22 | 11 | 34 | 35 | 45° | 0.4 | 22 | 55004.24 | 5 |
| 34 | 321.514 | ||||
|
|
||||||||||||||||
| 28 | 28 | 14 | 38 | 39 | 45° | 0.4 | 28 | 55004.25 | 5 |
| 34 | 321.515 | ||||
|
|
||||||||||||||||
| 35 | 35 | 15 | 41 | 42 | 45° | 0.3 | 35 | 55004.26 | 5 |
| 34 | 321.516 | ||||
|
|
||||||||||||||||
| 42 | 42 | 21 | 57 | 59 | 45° | 0.2 | 42 | 55004.27 | 1 |
| 34 | 321.517 | ||||
|
|
||||||||||||||||
| 54 | 54 | 27 | 67 | 69 | 45° | 0.2 | 54 | 55004.28 | 1 |
| 34 | 321.518 | ||||
|
|
||||||||||||||||
| 64 | 64 | 39 | 82 | 82 | 45° | 0.2 | 64 | 55004.70 | 1 |
| 33 | 321.523 | ||||
|
|
||||||||||||||||
| 76.1 | 76.1 | 46 | 96 | 93 | 45° | 0.2 | 76.1 | 55004.71 | 1 |
| 33 | 321.519 | ||||
|
|
||||||||||||||||
| 88.9 | 88.9 | 52 | 102 | 99 | 45° | 0.2 | 88.9 | 55004.72 | 1 |
| 33 | 321.521 | ||||
|
|
||||||||||||||||
| 108 | 108 | 61 | 121 | 119 | 45° | 0.1 | 108 | 55004.73 | 1 |
| 33 | 321.522 | ||||
|
|
||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Therm-Bogen 45° |
| Grösse |
|
| Artikelnummer |
55004.22
|
