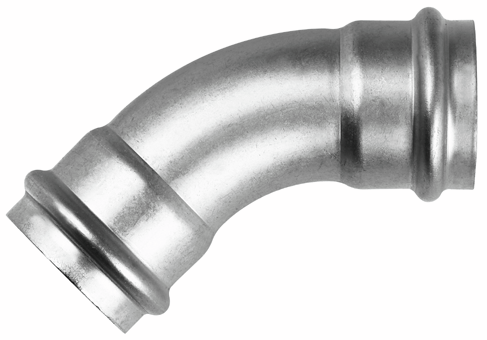

55003 Optipress-Therm-Bogen 45°
| Hauptwerkstoff | Stahl 1.0308 |
| Oberflächenbehandlung | verzinkt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |
| d | z | L | W | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 7 | 29 | 45° | 0.5 | 15 | 55003.22 | 5 |
| 34 | 321.312 | ||||
|
|
||||||||||||||
| 18 | 7 | 29 | 45° | 0.4 | 18 | 55003.23 | 5 |
| 34 | 321.313 | ||||
|
|
||||||||||||||
| 22 | 11 | 34 | 45° | 0.4 | 22 | 55003.24 | 5 |
| 34 | 321.314 | ||||
|
|
||||||||||||||
| 28 | 14 | 38 | 45° | 0.4 | 28 | 55003.25 | 5 |
| 34 | 321.315 | ||||
|
|
||||||||||||||
| 35 | 15 | 41 | 45° | 0.3 | 35 | 55003.26 | 5 |
| 34 | 321.316 | ||||
|
|
||||||||||||||
| 42 | 21 | 57 | 45° | 0.2 | 42 | 55003.27 | 1 |
| 34 | 321.317 | ||||
|
|
||||||||||||||
| 54 | 27 | 67 | 45° | 0.2 | 54 | 55003.28 | 1 |
| 34 | 321.318 | ||||
|
|
||||||||||||||
| 64 | 39 | 82 | 45° | 0.2 | 64 | 55003.70 | 1 |
| 33 | 321.323 | ||||
|
|
||||||||||||||
| 76.1 | 46 | 96 | 45° | 0.2 | 76.1 | 55003.71 | 1 |
| 33 | 321.319 | ||||
|
|
||||||||||||||
| 88.9 | 52 | 102 | 45° | 0.2 | 88.9 | 55003.72 | 1 |
| 33 | 321.321 | ||||
|
|
||||||||||||||
| 108 | 61 | 121 | 45° | 0.1 | 108 | 55003.73 | 1 |
| 33 | 321.322 | ||||
|
|
||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Therm-Bogen 45° |
| Grösse |
|
| Artikelnummer |
55003.22
|
