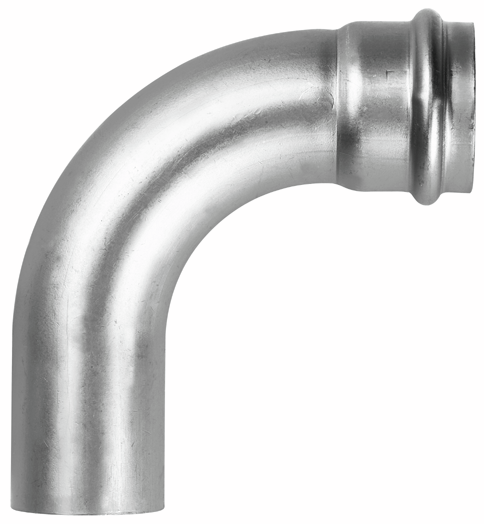

55001 Optipress-Therm-Bogen 90°
mit Einsteckende
| Hauptwerkstoff | Stahl 1.0308 |
| Oberflächenbehandlung | verzinkt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

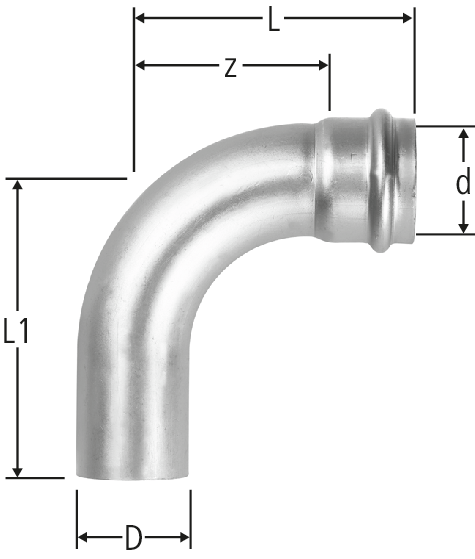

| d | D | z | L | L1 | W | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 15 | 16 | 38 | 41 | 90° | 0.8 | 15 | 55001.22 | 5 |
| 34 | 321.412 | ||||
|
|
||||||||||||||||
| 18 | 18 | 18 | 40 | 41 | 90° | 0.5 | 18 | 55001.23 | 5 |
| 34 | 321.413 | ||||
|
|
||||||||||||||||
| 22 | 22 | 26 | 49 | 50 | 90° | 0.3 | 22 | 55001.24 | 5 |
| 34 | 321.414 | ||||
|
|
||||||||||||||||
| 28 | 28 | 34 | 58 | 59 | 90° | 0.4 | 28 | 55001.25 | 5 |
| 34 | 321.415 | ||||
|
|
||||||||||||||||
| 35 | 35 | 33 | 59 | 62 | 90° | 0.2 | 35 | 55001.26 | 5 |
| 34 | 321.416 | ||||
|
|
||||||||||||||||
| 42 | 42 | 50 | 87 | 88 | 90° | 0.3 | 42 | 55001.27 | 1 |
| 34 | 321.417 | ||||
|
|
||||||||||||||||
| 54 | 54 | 65 | 105 | 107 | 90° | 0.3 | 54 | 55001.28 | 1 |
| 34 | 321.418 | ||||
|
|
||||||||||||||||
| 64 | 64 | 84 | 127 | 127 | 90° | 0.2 | 64 | 55001.70 | 1 |
| 33 | 321.423 | ||||
|
|
||||||||||||||||
| 76.1 | 76.1 | 99 | 149 | 147 | 90° | 0.2 | 76.1 | 55001.71 | 1 |
| 33 | 321.419 | ||||
|
|
||||||||||||||||
| 88.9 | 88.9 | 115 | 165 | 162 | 90° | 0.2 | 88.9 | 55001.72 | 1 |
| 33 | 321.421 | ||||
|
|
||||||||||||||||
| 108 | 108 | 138 | 198 | 195 | 90° | 0.2 | 108 | 55001.73 | 1 |
| 33 | 321.422 | ||||
|
|
||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Therm-Bogen 90° |
| Grösse |
|
| Artikelnummer |
55001.22
|
