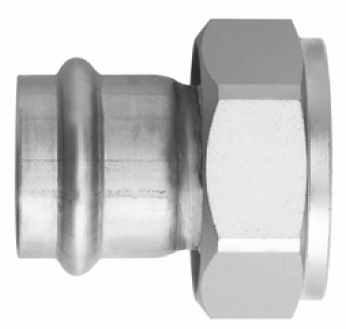

80348 Optipress-Industry-Anschlussverschraubung
mit Pressmuffe
Ãœberwurfmutter aus Messing vernickelt
| Hauptwerkstoff | Edelstahl 1.4301 |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

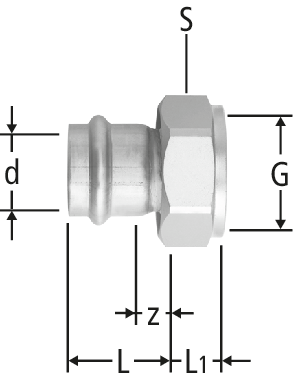

| G | d | z | L | L1 | S | ζ | Art.-Nr. | RK | VE | suissetec NPK453 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 21 | 43 | 6 | 24 | 0.4 | 15 x ½ | 80348.22 | 22 | 1 |
| |||||
|
|
||||||||||||||||
| ¾ | 15 | 15 | 37 | 9 | 30 | 0.4 | 15 x ¾ | 80348.23 | 22 | 1 |
| |||||
|
|
||||||||||||||||
| 1 | 15 | 11 | 31 | 10 | 36 | 0.4 | 15 x 1 | 80348.24 | 22 | 1 |
| |||||
|
|
||||||||||||||||
| ¾ | 18 | 15 | 37 | 9 | 30 | 0.2 | 18 x ¾ | 80348.25 | 22 | 1 |
| |||||
|
|
||||||||||||||||
| 1 | 18 | 11 | 31 | 10 | 36 | 0.2 | 18 x 1 | 80348.26 | 22 | 1 | 336.212 |
| ||||
|
|
||||||||||||||||
| ¾ | 22 | 22 | 46 | 8 | 30 | 0.2 | 22 x ¾ | 80348.27 | 22 | 1 |
| |||||
|
|
||||||||||||||||
| 1 | 22 | 16 | 40 | 8 | 37 | 0.2 | 22 x 1 | 80348.28 | 22 | 1 |
| |||||
|
|
||||||||||||||||
| 1¼ | 22 | 13 | 34 | 13 | 50 | 0.2 | 22 x 1¼ | 80348.29 | 22 | 1 |
| |||||
|
|
||||||||||||||||
| 1½ | 22 | 14 | 35 | 14 | 52 | 0.2 | 22 x 1½ | 80348.30 | 22 | 1 | 336.213 |
| ||||
|
|
||||||||||||||||
| 1 | 28 | 24 | 48 | 9 | 37 | 0.2 | 28 x 1 | 80348.31 | 22 | 1 |
| |||||
|
|
||||||||||||||||
| 1¼ | 28 | 18 | 42 | 11 | 46 | 0.2 | 28 x 1¼ | 80348.32 | 22 | 1 |
| |||||
|
|
||||||||||||||||
| 1½ | 28 | 15 | 36 | 13 | 46 | 0.2 | 28 x 1½ | 80348.33 | 22 | 1 | 336.214 |
| ||||
|
|
||||||||||||||||
| 1½ | 35 | 18 | 43 | 11 | 53 | 0.2 | 35 x 1½ | 80348.34 | 22 | 1 |
| |||||
|
|
||||||||||||||||
| 2 | 35 | 14 | 38 | 14 | 65 | 0.2 | 35 x 2 | 80348.35 | 22 | 1 | 336.215 |
| ||||
|
|
||||||||||||||||
| 1¾ | 42 | 22 | 58 | 11 | 60 | 0.1 | 42 x 1¾ | 80348.36 | 22 | 1 |
| |||||
|
|
||||||||||||||||
| 2 | 42 | 24 | 60 | 14 | 66 | 0.1 | 42 x 2 | 80348.37 | 22 | 1 | 336.216 |
| ||||
|
|
||||||||||||||||
| 2⅜ | 54 | 23 | 63 | 13 | 78 | 0.1 | 54 x 2⅜ | 80348.38 | 22 | 1 |
| |||||
|
|
||||||||||||||||
| 2½ | 54 | 26 | 66 | 16 | 84 | 0.1 | 54 x 2½ | 80348.39 | 22 | 1 | 336.217 |
| ||||
|
|
||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Industry-Anschlussverschraubung |
| Grösse |
|
| Artikelnummer |
80348.22
|
