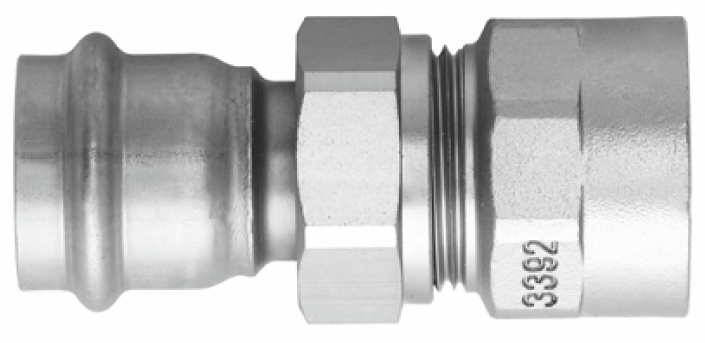

80344 Optipress-Industry-Verschraubung
mit Innengewinde
Ãœberwurfmutter aus Messing vernickelt
| Hauptwerkstoff | Edelstahl 1.4301 |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

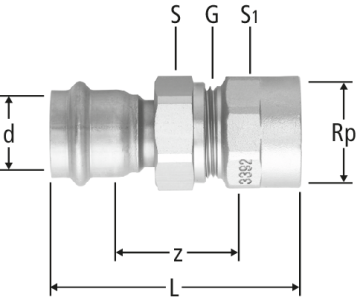

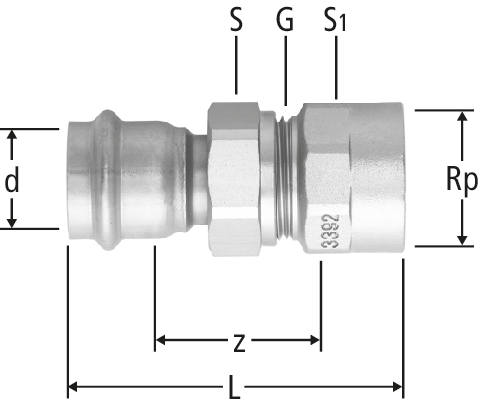

| Rp | G | d | z | L | S | S1 | ζ | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 15 | 31 | 66 | 30 | 27 | 0.6 | 15 x ½ | 80344.21 |
| 22 | 1 | - | ||||
|
|
|||||||||||||||||
| ½ | ¾ | 18 | 30 | 65 | 30 | 27 | 0.5 | 18 x ½ | 80344.23 |
| 22 | 1 | - | ||||
|
|
|||||||||||||||||
| ¾ | ¾ | 22 | 40 | 79 | 30 | 31 | 0.5 | 22 x ¾ | 80344.25 |
| 22 | 1 | - | ||||
|
|
|||||||||||||||||
| 1 | 1 | 22 | 41 | 81 | 40 | 37 | 0.5 | 22 x 1 | 80344.26 |
| 22 | 1 | - | ||||
|
|
|||||||||||||||||
| 1 | 1 | 28 | 49 | 90 | 37 | 40 | 0.5 | 28 x 1 | 80344.29 |
| 22 | 1 | - | ||||
|
|
|||||||||||||||||
| 1¼ | 1½ | 35 | 38 | 83 | 53 | 50 | 0.5 | 35 x 1¼ | 80344.31 |
| 22 | 1 | - | ||||
|
|
|||||||||||||||||
| 1½ | 1¾ | 42 | 43 | 98 | 60 | 55 | 0.4 | 42 x 1½ | 80344.33 |
| 22 | 1 | - | ||||
|
|
|||||||||||||||||
| 2 | 2⅜ | 54 | 32 | 96 | 78 | 66 | 0.4 | 54 x 2 | 80344.34 |
| 22 | 1 | - | ||||
|
|
|||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Industry-Verschraubung |
| Grösse |
|
| Artikelnummer |
80344.21
|
