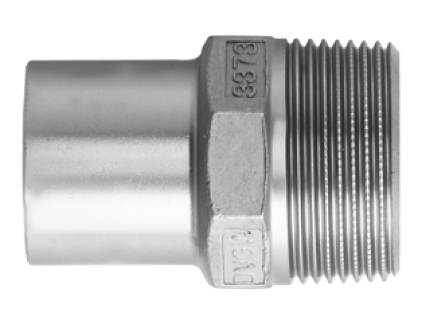

80336 Optipress-Industry-Übergang
mit Einsteckende, mit Aussengewinde
| Hauptwerkstoff | Edelstahl 1.4301 |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

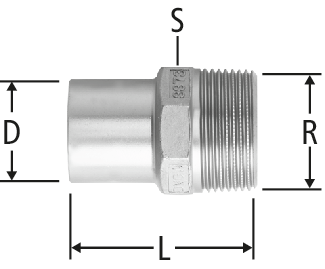

| R | D | L | S | ζ | Art.-Nr. | RK | VE | suissetec NPK453 | CHF | |
|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 51 | 22 | 0.4 | 15 x ½ | 80336.23 | 22 | 1 | 335.232 |
|
| ½ | 18 | 50 | 22 | 0.2 | 18 x ½ | 80336.24 | 22 | 1 | 335.233 |
|
| ¾ | 22 | 61 | 27 | 0.2 | 22 x ¾ | 80336.27 | 22 | 1 | 335.234 |
|
| 1 | 28 | 56 | 35 | 0.2 | 28 x 1 | 80336.28 | 22 | 1 | 335.235 |
|
CAD / BIM
| Beschreibung | Optipress-Industry-Übergang |
| Grösse |
|
| Artikelnummer |
80336.23
|
