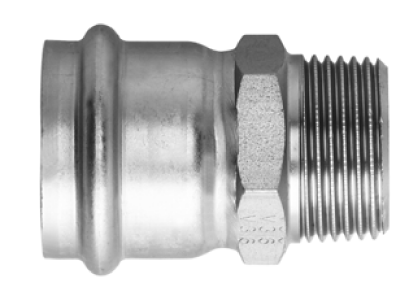

80335 Optipress-Industry-Übergang
mit Aussengewinde
| Hauptwerkstoff | Edelstahl 1.4301 |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

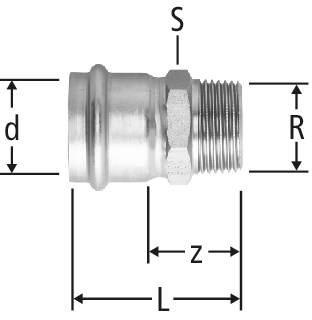

| R | d | z | L | S | ζ | Art.-Nr. | RK | VE | suissetec NPK453 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 15 | 20 | 42 | 24 | 0.4 | 15 x ⅜ | 80335.21 | 22 | 1 |
| |||||
|
|
|||||||||||||||
| ½ | 15 | 31 | 53 | 22 | 0.4 | 15 x ½ | 80335.22 | 22 | 5 | 335.212 |
| ||||
|
|
|||||||||||||||
| ¾ | 15 | 34 | 56 | 27 | 0.4 | 15 x ¾ | 80335.30 | 22 | 1 |
| |||||
|
|
|||||||||||||||
| ½ | 18 | 30 | 52 | 22 | 0.2 | 18 x ½ | 80335.23 | 22 | 5 |
| |||||
|
|
|||||||||||||||
| ¾ | 18 | 33 | 55 | 27 | 0.2 | 18 x ¾ | 80335.24 | 22 | 1 | 335.213 |
| ||||
|
|
|||||||||||||||
| ½ | 22 | 31 | 54 | 22 | 0.2 | 22 x ½ | 80335.31 | 22 | 5 |
| |||||
|
|
|||||||||||||||
| ¾ | 22 | 33 | 56 | 27 | 0.2 | 22 x ¾ | 80335.25 | 22 | 5 | 335.214 |
| ||||
|
|
|||||||||||||||
| 1 | 22 | 34 | 57 | 34 | 0.2 | 22 x 1 | 80335.35 | 22 | 1 | 335.214 |
| ||||
|
|
|||||||||||||||
| ½ | 28 | 26 | 50 | 34 | 0.2 | 28 x ½ | 80335.38 | 22 | 1 |
| |||||
|
|
|||||||||||||||
| ¾ | 28 | 33 | 57 | 30 | 0.2 | 28 x ¾ | 80335.32 | 22 | 5 |
| |||||
|
|
|||||||||||||||
| 1 | 28 | 33 | 57 | 34 | 0.2 | 28 x 1 | 80335.26 | 22 | 5 | 335.215 |
| ||||
|
|
|||||||||||||||
| 1¼ | 28 | 44 | 68 | 46 | 0.2 | 28 x 1¼ | 80335.33 | 22 | 1 |
| |||||
|
|
|||||||||||||||
| 1 | 35 | 34 | 60 | 36 | 0.2 | 35 x 1 | 80335.36 | 22 | 1 |
| |||||
|
|
|||||||||||||||
| 1¼ | 35 | 43 | 69 | 43 | 0.2 | 35 x 1¼ | 80335.27 | 22 | 5 | 335.216 |
| ||||
|
|
|||||||||||||||
| 1½ | 35 | 44 | 70 | 50 | 0.2 | 35 x 1½ | 80335.34 | 22 | 1 |
| |||||
|
|
|||||||||||||||
| 1¼ | 42 | 45 | 81 | 46 | 0.1 | 42 x 1¼ | 80335.37 | 22 | 1 |
| |||||
|
|
|||||||||||||||
| 1½ | 42 | 45 | 81 | 50 | 0.1 | 42 x 1½ | 80335.28 | 22 | 1 | 335.217 |
| ||||
|
|
|||||||||||||||
| 2 | 54 | 49 | 89 | 62 | 0.1 | 54 x 2 | 80335.29 | 22 | 1 | 335.218 |
| ||||
|
|
|||||||||||||||
| 2½ | 76.1 | 65 | 115 | 80 | 0.1 | 76.1 x 2½ | 80335.71 | 24 | 1 | 335.219 |
| ||||
|
|
|||||||||||||||
| 3 | 88.9 | 69 | 119 | 90 | 0.1 | 88.9 x 3 | 80335.72 | 24 | 1 | 335.221 |
| ||||
|
|
|||||||||||||||
