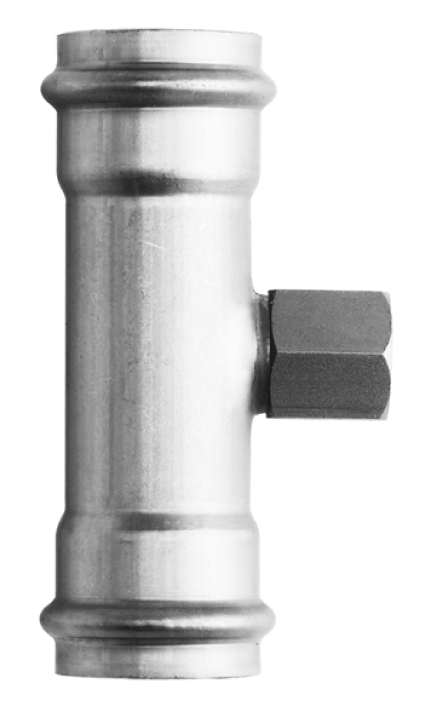

80313 Optipress-Industry-T-Stück

80313 Optipress-Industry-T-Stück
mit Innengewinde

Info

Hauptwerkstoff	Edelstahl 1.4301
Betriebsdruck max.	16 bar
Nenndruck	PN 16
Betriebstemperatur max.	95 °C

Produktvarianten

Legende

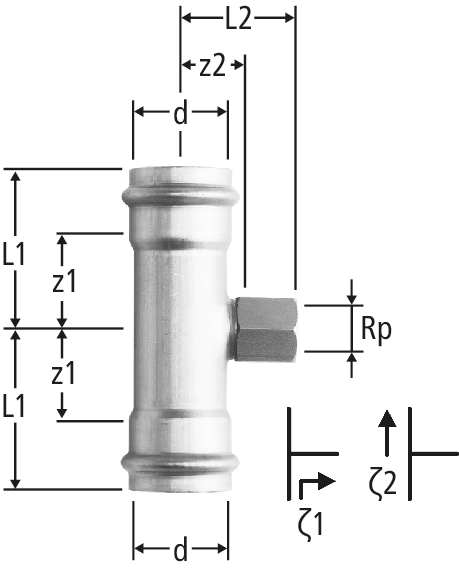

Rp	d	z1	z2	L1	L2	ζ1	ζ2		Art.-Nr.	CHF	VE	suissetec	Bestellen	Ersatzteile und Zubehör
15 x ½ x 15 15 x ½ x 15	½	15	19	16	41	29	1.3	0.3	15 x ½ x 15	80313.22	22	1	-	80313.22 bestellen Stk.	Anzeigen

18 x ½ x 18 18 x ½ x 18	½	18	21	17	43	30	1.3	0.3	18 x ½ x 18	80313.23	22	1	-	80313.23 bestellen Stk.	Anzeigen

22 x ½ x 22 22 x ½ x 22	½	22	22	19	45	32	1.3	0.2	22 x ½ x 22	80313.25	22	5	-	80313.25 bestellen Stk.	Anzeigen

22 x ¾ x 22 22 x ¾ x 22	¾	22	24	18	47	33	1.2	0.2	22 x ¾ x 22	80313.26	22	1	-	80313.26 bestellen Stk.	Anzeigen

28 x ½ x 28 28 x ½ x 28	½	28	21	23	45	36	1.3	0.1	28 x ½ x 28	80313.27	22	5	-	80313.27 bestellen Stk.	Anzeigen

28 x ¾ x 28 28 x ¾ x 28	¾	28	23	22	47	37	1.2	0.1	28 x ¾ x 28	80313.28	22	1	-	80313.28 bestellen Stk.	Anzeigen

28 x 1 x 28 28 x 1 x 28	1	28	28	23	52	40	1.1	0.1	28 x 1 x 28	80313.32	22	1	-	80313.32 bestellen Stk.	Anzeigen

35 x ½ x 35 35 x ½ x 35	½	35	19	26	45	39	1.2	0.1	35 x ½ x 35	80313.29	22	5	-	80313.29 bestellen Stk.	Anzeigen

35 x ¾ x 35 35 x ¾ x 35	¾	35	19	26	45	41	1.2	0.1	35 x ¾ x 35	80313.33	22	1	-	80313.33 bestellen Stk.	Anzeigen

42 x ½ x 42 42 x ½ x 42	½	42	19	29	55	42	1.2	0.1	42 x ½ x 42	80313.30	22	1	-	80313.30 bestellen Stk.	Anzeigen

42 x ¾ x 42 42 x ¾ x 42	¾	42	19	30	55	44	1.2	0.1	42 x ¾ x 42	80313.35	22	1	-	80313.35 bestellen Stk.	Anzeigen

54 x ½ x 54 54 x ½ x 54	½	54	18	36	58	49	1.2	0.1	54 x ½ x 54	80313.31	22	1	-	80313.31 bestellen Stk.	Anzeigen

54 x ¾ x 54 54 x ¾ x 54	¾	54	18	35	58	50	1.2	0.1	54 x ¾ x 54	80313.36	22	1	-	80313.36 bestellen Stk.	Anzeigen

54 x 1 x 54 54 x 1 x 54	1	54	21	36	61	53	1.1	0.1	54 x 1 x 54	80313.37	22	1	-	80313.37 bestellen Stk.	Anzeigen

76.1 x ¾ x 76.1 76.1 x ¾ x 76.1	¾	76.1	24	47	74	62	1.2	0.1	76.1 x ¾ x 76.1	80313.72	24	1	-	80313.72 bestellen Stk.	Anzeigen

88.9 x ¾ x 88.9 88.9 x ¾ x 88.9	¾	88.9	24	56	74	68	1.2	0.1	88.9 x ¾ x 88.9	80313.74	24	1	-	80313.74 bestellen Stk.	Anzeigen

108 x ¾ x 108 108 x ¾ x 108	¾	108	24	76	84	78	1.2	0.1	108 x ¾ x 108	80313.76	24	1	-	80313.76 bestellen Stk.	Anzeigen

Alles in den Warenkorb

CAD / BIM

Beschreibung	Optipress-Industry-T-Stück
Grösse
Artikelnummer	80313.22

CAD-Download
