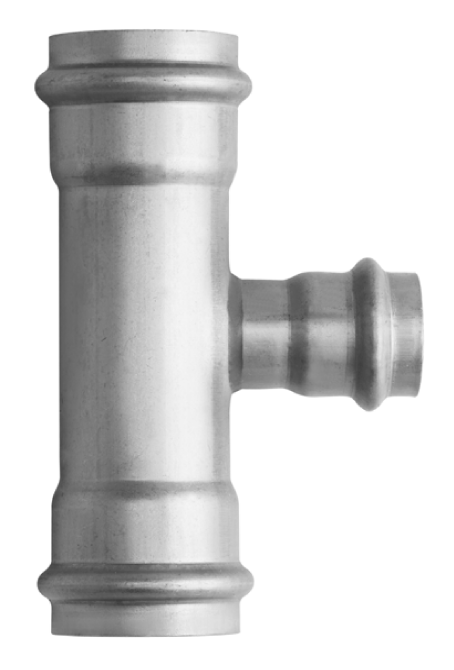

80310 Optipress-Industry-T-Stück

Info

Hauptwerkstoff	Edelstahl 1.4301
Betriebsdruck max.	16 bar
Nenndruck	PN 16
Betriebstemperatur max.	95 °C

Produktvarianten

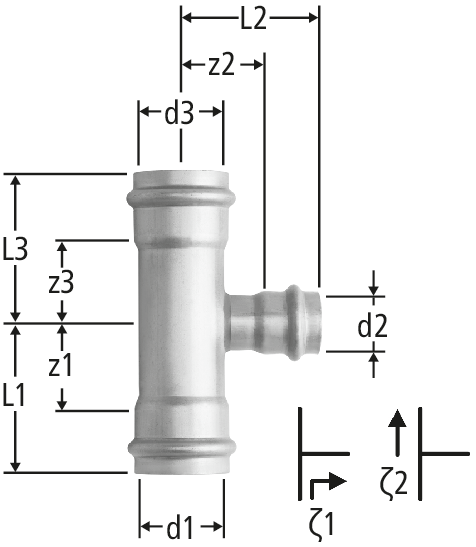

Legende

d1	d2	d3	z1	z2	z3	L1	L2	L3	ζ1	ζ2		Art.-Nr.	CHF	VE	suissetec	Bestellen	Ersatzteile und Zubehör
15 15	15	15	15	19	22	19	41	44	41	1.3	0.3	15	80310.22	22	5	-	80310.22 bestellen Stk.	Anzeigen

18 18	18	18	18	21	23	21	43	45	43	1.2	0.3	18	80310.23	22	5	-	80310.23 bestellen Stk.	Anzeigen

22 22	22	22	22	24	27	24	47	50	47	1.1	0.2	22	80310.24	22	5	-	80310.24 bestellen Stk.	Anzeigen

28 28	28	28	28	28	29	28	52	53	52	1.1	0.1	28	80310.25	22	5	-	80310.25 bestellen Stk.	Anzeigen

35 35	35	35	35	27	27	27	53	53	53	0.9	0.1	35	80310.26	22	5	-	80310.26 bestellen Stk.	Anzeigen

42 42	42	42	42	32	32	32	68	68	68	0.9	0.1	42	80310.27	22	1	-	80310.27 bestellen Stk.	Anzeigen

54 54	54	54	54	39	39	39	79	79	79	0.9	0.1	54	80310.28	22	1	-	80310.28 bestellen Stk.	Anzeigen

76.1 76.1	76.1	76.1	76.1	51	54	51	101	104	101	0.8	0.1	76.1	80310.61	24	1	-	80310.61 bestellen Stk.	Anzeigen

88.9 88.9	88.9	88.9	88.9	57	61	57	107	111	107	0.7	0.1	88.9	80310.62	24	1	-	80310.62 bestellen Stk.	Anzeigen

108 108	108	108	108	67	70	67	127	130	127	0.6	0.1	108	80310.63	24	1	-	80310.63 bestellen Stk.	Anzeigen

15 x 18 x 15 15 x 18 x 15	15	18	15	21	17	21	43	39	43	1.2	0.3	15 x 18 x 15	80310.30	22	1	-	80310.30 bestellen Stk.	Anzeigen

15 x 22 x 15 15 x 22 x 15	15	22	15	21	21	21	43	44	43	1.1	0.3	15 x 22 x 15	80310.31	22	1	-	80310.31 bestellen Stk.	Anzeigen

18 x 15 x 18 18 x 15 x 18	18	15	18	21	23	21	43	45	43	1.3	0.3	18 x 15 x 18	80310.33	22	1	-	80310.33 bestellen Stk.	Anzeigen

18 x 18 x 15 18 x 18 x 15	18	18	15	21	23	19	43	45	41	1.2	0.3	18 x 18 x 15	80310.35	22	1	-	80310.35 bestellen Stk.	Anzeigen

18 x 22 x 18 18 x 22 x 18	18	22	18	24	21	24	46	44	46	1.1	0.3	18 x 22 x 18	80310.39	22	1	-	80310.39 bestellen Stk.	Anzeigen

22 x 15 x 15 22 x 15 x 15	22	15	15	22	25	32	45	47	54	1.3	0.3	22 x 15 x 15	80310.34	22	1	-	80310.34 bestellen Stk.	Anzeigen

22 x 15 x 22 22 x 15 x 22	22	15	22	22	25	22	45	47	45	1.3	0.2	22 x 15 x 22	80310.36	22	5	-	80310.36 bestellen Stk.	Anzeigen

22 x 18 x 18 22 x 18 x 18	22	18	18	21	25	34	45	47	56	1.2	0.3	22 x 18 x 18	80310.38	22	1	-	80310.38 bestellen Stk.	Anzeigen

22 x 18 x 22 22 x 18 x 22	22	18	22	22	25	22	45	47	45	1.2	0.2	22 x 18 x 22	80310.37	22	5	-	80310.37 bestellen Stk.	Anzeigen

22 x 22 x 15 22 x 22 x 15	22	22	15	24	27	35	47	50	57	1.1	0.3	22 x 22 x 15	80310.40	22	1	-	80310.40 bestellen Stk.	Anzeigen

22 x 28 x 22 22 x 28 x 22	22	28	22	24	32	24	47	56	47	1.1	0.2	22 x 28 x 22	80310.46	22	1	-	80310.46 bestellen Stk.	Anzeigen

28 x 15 x 28 28 x 15 x 28	28	15	28	21	29	21	45	51	45	1.3	0.1	28 x 15 x 28	80310.42	22	1	-	80310.42 bestellen Stk.	Anzeigen

28 x 18 x 28 28 x 18 x 28	28	18	28	21	29	21	45	51	45	1.2	0.1	28 x 18 x 28	80310.55	22	1	-	80310.55 bestellen Stk.	Anzeigen

28 x 22 x 22 28 x 22 x 22	28	22	22	23	31	41	47	54	64	1.1	0.2	28 x 22 x 22	80310.56	22	5	-	80310.56 bestellen Stk.	Anzeigen

28 x 22 x 28 28 x 22 x 28	28	22	28	23	31	23	47	54	47	1.1	0.1	28 x 22 x 28	80310.41	22	5	-	80310.41 bestellen Stk.	Anzeigen

35 x 15 x 35 35 x 15 x 35	35	15	35	19	33	19	45	55	45	1.3	0.1	35 x 15 x 35	80310.65	22	1	-	80310.65 bestellen Stk.	Anzeigen

35 x 18 x 35 35 x 18 x 35	35	18	35	19	33	19	45	55	45	1.2	0.1	35 x 18 x 35	80310.66	22	1	-	80310.66 bestellen Stk.	Anzeigen

35 x 22 x 35 35 x 22 x 35	35	22	35	21	34	21	47	57	47	1.1	0.1	35 x 22 x 35	80310.53	22	1	-	80310.53 bestellen Stk.	Anzeigen

35 x 28 x 35 35 x 28 x 35	35	28	35	27	33	27	53	57	53	1.1	0.1	35 x 28 x 35	80310.45	22	1	-	80310.45 bestellen Stk.	Anzeigen

42 x 15 x 42 42 x 15 x 42	42	15	42	19	36	19	55	58	55	1.3	0.1	42 x 15 x 42	80310.58	22	1	-	80310.58 bestellen Stk.	Anzeigen

42 x 18 x 42 42 x 18 x 42	42	18	42	19	36	19	55	58	55	1.2	0.1	42 x 18 x 42	80310.69	22	1	-	80310.69 bestellen Stk.	Anzeigen

42 x 22 x 42 42 x 22 x 42	42	22	42	19	38	19	55	61	55	1.1	0.1	42 x 22 x 42	80310.73	22	1	-	80310.73 bestellen Stk.	Anzeigen

42 x 28 x 42 42 x 28 x 42	42	28	42	25	37	25	61	61	61	1.1	0.1	42 x 28 x 42	80310.47	22	1	-	80310.47 bestellen Stk.	Anzeigen

42 x 35 x 42 42 x 35 x 42	42	35	42	25	30	25	61	56	61	0.9	0.1	42 x 35 x 42	80310.48	22	1	-	80310.48 bestellen Stk.	Anzeigen

54 x 15 x 54 54 x 15 x 54	54	15	54	18	43	18	58	65	58	1.3	0.1	54 x 15 x 54	80310.64	22	1	-	80310.64 bestellen Stk.	Anzeigen

54 x 18 x 54 54 x 18 x 54	54	18	54	18	43	18	58	65	58	1.2	0.1	54 x 18 x 54	80310.67	22	1	-	80310.67 bestellen Stk.	Anzeigen

54 x 22 x 54 54 x 22 x 54	54	22	54	18	44	18	58	67	58	1.1	0.1	54 x 22 x 54	80310.70	22	1	-	80310.70 bestellen Stk.	Anzeigen

54 x 28 x 54 54 x 28 x 54	54	28	54	21	43	21	61	67	61	1.1	0.1	54 x 28 x 54	80310.71	22	1	-	80310.71 bestellen Stk.	Anzeigen

54 x 35 x 54 54 x 35 x 54	54	35	54	25	36	25	65	62	65	0.9	0.1	54 x 35 x 54	80310.72	22	1	-	80310.72 bestellen Stk.	Anzeigen

54 x 42 x 54 54 x 42 x 54	54	42	54	29	38	29	69	74	69	0.9	0.1	54 x 42 x 54	80310.50	22	1	-	80310.50 bestellen Stk.	Anzeigen

76.1x28x76.1 76.1x28x76.1	76.1	28	76.1	27	47	27	77	71	77	1.1	0.1	76.1x28x76.1	80310.80	24	1	-	80310.80 bestellen Stk.	Anzeigen

76.1x35x76.1 76.1x35x76.1	76.1	35	76.1	30	48	30	80	74	80	0.9	0.1	76.1x35x76.1	80310.81	24	1	-	80310.81 bestellen Stk.	Anzeigen

76.1x42x76.1 76.1x42x76.1	76.1	42	76.1	34	50	34	84	86	84	0.9	0.1	76.1x42x76.1	80310.82	24	1	-	80310.82 bestellen Stk.	Anzeigen

76.1x54x76.1 76.1x54x76.1	76.1	54	76.1	40	51	40	90	91	90	0.9	0.1	76.1x54x76.1	80310.83	24	1	-	80310.83 bestellen Stk.	Anzeigen

88.9x28x88.9 88.9x28x88.9	88.9	28	88.9	27	54	27	77	78	77	1.1	0.1	88.9x28x88.9	80310.86	24	1	-	80310.86 bestellen Stk.	Anzeigen

88.9x35x88.9 88.9x35x88.9	88.9	35	88.9	30	54	30	80	81	80	0.9	0.1	88.9x35x88.9	80310.87	24	1	-	80310.87 bestellen Stk.	Anzeigen

88.9x42x88.9 88.9x42x88.9	88.9	42	88.9	34	56	34	84	93	84	0.9	0.1	88.9x42x88.9	80310.88	24	1	-	80310.88 bestellen Stk.	Anzeigen

88.9x54x88.9 88.9x54x88.9	88.9	54	88.9	40	57	40	90	97	90	0.9	0.1	88.9x54x88.9	80310.89	24	1	-	80310.89 bestellen Stk.	Anzeigen

88.9x76.1x88.9 88.9x76.1x88.9	88.9	76.1	88.9	51	61	51	101	111	101	0.8	0.1	88.9x76.1x88.9	80310.91	24	1	-	80310.91 bestellen Stk.	Anzeigen

108x28x108 108x28x108	108	28	108	27	63	27	87	87	87	1.1	0.1	108x28x108	80310.93	24	1	-	80310.93 bestellen Stk.	Anzeigen

108x35x108 108x35x108	108	35	108	30	64	30	90	90	90	0.9	0.1	108x35x108	80310.94	24	1	-	80310.94 bestellen Stk.	Anzeigen

108x42x108 108x42x108	108	42	108	34	66	34	94	102	94	0.9	0.1	108x42x108	80310.95	24	1	-	80310.95 bestellen Stk.	Anzeigen

108x54x108 108x54x108	108	54	108	40	67	40	100	107	100	0.9	0.1	108x54x108	80310.96	24	1	-	80310.96 bestellen Stk.	Anzeigen

108x76.1x108 108x76.1x108	108	76.1	108	51	71	51	111	121	111	0.8	0.1	108x76.1x108	80310.98	24	1	-	80310.98 bestellen Stk.	Anzeigen

108x88.9x108 108x88.9x108	108	88.9	108	57	70	57	117	120	117	0.7	0.1	108x88.9x108	80310.99	24	1	-	80310.99 bestellen Stk.	Anzeigen
