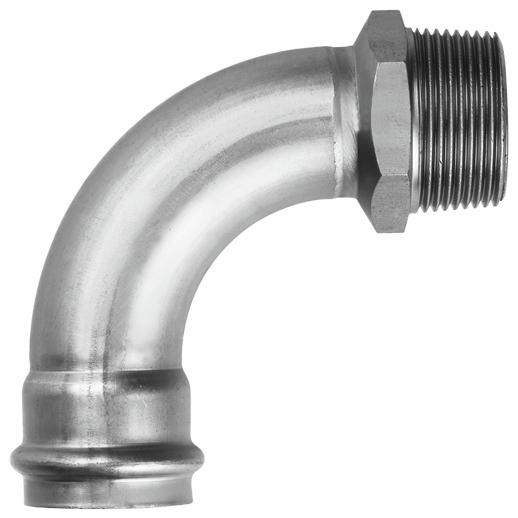

80305 Optipress-Industry-Bogen 90°
mit Aussengewinde
| Hauptwerkstoff | Edelstahl 1.4301 |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

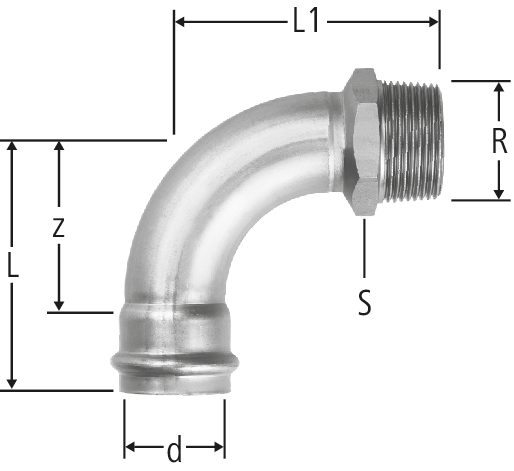

| R | d | z | L | L1 | W | S | ζ | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 15 | 16 | 38 | 41 | 90° | 19 | 0.8 | 15 x ⅜ | 80305.22 |
| 22 | 1 | - | ||||
|
|
|||||||||||||||||
| ½ | 15 | 16 | 38 | 44 | 90° | 22 | 0.8 | 15 x ½ | 80305.23 |
| 22 | 1 | - | ||||
|
|
|||||||||||||||||
| ½ | 18 | 18 | 40 | 46 | 90° | 22 | 0.5 | 18 x ½ | 80305.24 |
| 22 | 1 | - | ||||
|
|
|||||||||||||||||
| ½ | 22 | 26 | 49 | 58 | 90° | 22 | 0.3 | 22 x ½ | 80305.31 |
| 22 | 1 | - | ||||
|
|
|||||||||||||||||
| ¾ | 22 | 26 | 49 | 61 | 90° | 27 | 0.3 | 22 x ¾ | 80305.25 |
| 22 | 1 | - | ||||
|
|
|||||||||||||||||
| 1 | 28 | 34 | 58 | 73 | 90° | 34 | 0.4 | 28 x 1 | 80305.26 |
| 22 | 1 | - | ||||
|
|
|||||||||||||||||
| 1¼ | 35 | 33 | 59 | 78 | 90° | 43 | 0.2 | 35 x 1¼ | 80305.27 |
| 22 | 1 | - | ||||
|
|
|||||||||||||||||
| 1½ | 42 | 50 | 87 | 102 | 90° | 50 | 0.3 | 42 x 1½ | 80305.28 |
| 22 | 1 | - | ||||
|
|
|||||||||||||||||
| 2 | 54 | 65 | 105 | 121 | 90° | 63 | 0.3 | 54 x 2 | 80305.29 |
| 22 | 1 | - | ||||
|
|
|||||||||||||||||
