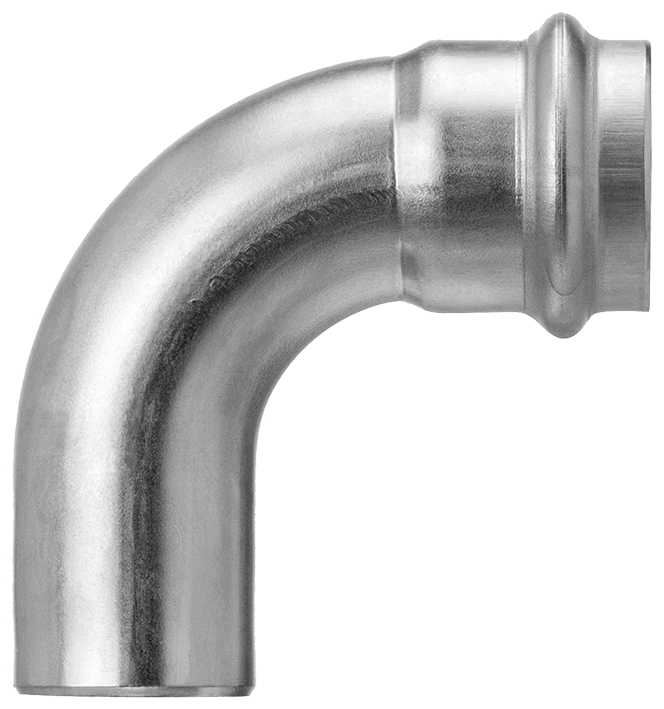

80301 Optipress-Industry-Bogen 90°
mit Einsteckende
| Hauptwerkstoff | Edelstahl 1.4301 |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

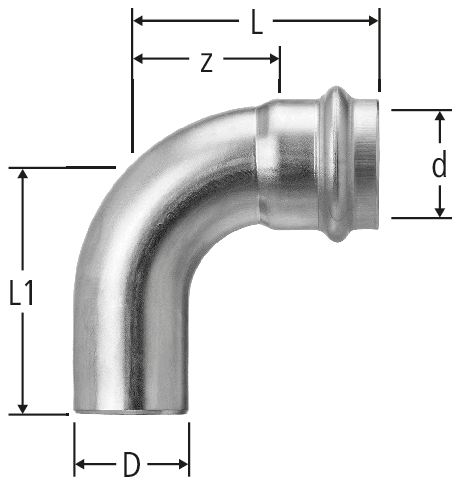

| d | D | z | L | L1 | W | ζ | Art.-Nr. | RK | VE | suissetec NPK453 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 15 | 16 | 38 | 40 | 90° | 0.8 | 15 | 80301.22 | 22 | 5 | 332.312 |
| ||||
|
|
||||||||||||||||
| 18 | 18 | 18 | 40 | 41 | 90° | 0.5 | 18 | 80301.23 | 22 | 5 | 332.313 |
| ||||
|
|
||||||||||||||||
| 22 | 22 | 26 | 49 | 50 | 90° | 0.3 | 22 | 80301.24 | 22 | 5 | 332.314 |
| ||||
|
|
||||||||||||||||
| 28 | 28 | 34 | 58 | 59 | 90° | 0.4 | 28 | 80301.25 | 22 | 5 | 332.315 |
| ||||
|
|
||||||||||||||||
| 35 | 35 | 33 | 59 | 62 | 90° | 0.2 | 35 | 80301.26 | 22 | 5 | 332.316 |
| ||||
|
|
||||||||||||||||
| 42 | 42 | 50 | 87 | 88 | 90° | 0.3 | 42 | 80301.27 | 22 | 1 | 332.317 |
| ||||
|
|
||||||||||||||||
| 54 | 54 | 65 | 105 | 107 | 90° | 0.3 | 54 | 80301.28 | 22 | 1 | 332.318 |
| ||||
|
|
||||||||||||||||
| 76.1 | 76.1 | 99 | 149 | 147 | 90° | 0.2 | 76.1 | 80301.71 | 24 | 1 | 332.319 |
| ||||
|
|
||||||||||||||||
| 88.9 | 88.9 | 115 | 165 | 162 | 90° | 0.2 | 88.9 | 80301.72 | 24 | 1 | 332.321 |
| ||||
|
|
||||||||||||||||
| 108 | 108 | 138 | 198 | 195 | 90° | 0.2 | 108 | 80301.73 | 24 | 1 | 332.322 |
| ||||
|
|
||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Industry-Bogen 90° |
| Grösse |
|
| Artikelnummer |
80301.22
|
