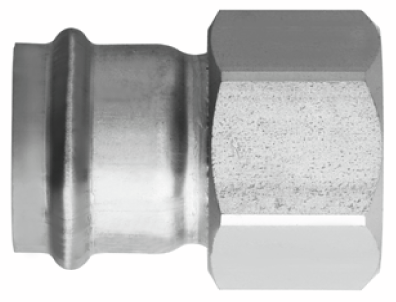

88033 Optipress-Gaz-Übergang
mit Innengewinde
| Hauptwerkstoff | Edelstahl 1.4401 |
| Nenndruck | PN 5 |
| Betriebstemperatur max. | 70 °C |

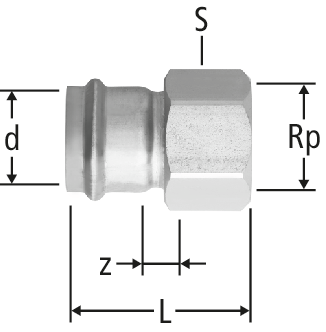

| Rp | d | z | L | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 14 | 49 | 24 | 0.4 | 15 x ½ | 88033.22 | 5 |
| 20 | 267.132 | ||||
|
|
|||||||||||||||
| ¾ | 15 | 13 | 50 | 30 | 0.4 | 15 x ¾ | 88033.23 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||
| ½ | 18 | 13 | 48 | 24 | 0.2 | 18 x ½ | 88033.24 | 5 |
| 20 | 267.133 | ||||
|
|
|||||||||||||||
| ¾ | 18 | 12 | 49 | 30 | 0.2 | 18 x ¾ | 88033.25 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||
| ½ | 22 | 13 | 49 | 24 | 0.2 | 22 x ½ | 88033.26 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||
| ¾ | 22 | 12 | 50 | 30 | 0.2 | 22 x ¾ | 88033.27 | 5 |
| 20 | 267.134 | ||||
|
|
|||||||||||||||
| 1 | 22 | 12 | 53 | 36 | 0.2 | 22 x 1 | 88033.28 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||
| ¾ | 28 | 13 | 51 | 30 | 0.2 | 28 x ¾ | 88033.29 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||
| 1 | 28 | 14 | 54 | 36 | 0.2 | 28 x 1 | 88033.30 | 5 |
| 20 | 267.135 | ||||
|
|
|||||||||||||||
| 1¼ | 35 | 15 | 60 | 46 | 0.2 | 35 x 1¼ | 88033.31 | 5 |
| 20 | 267.136 | ||||
|
|
|||||||||||||||
| 1½ | 42 | 17 | 72 | 53 | 0.1 | 42 x 1½ | 88033.32 | 1 |
| 20 | 267.137 | ||||
|
|
|||||||||||||||
| 2 | 54 | 18 | 82 | 65 | 0.1 | 54 x 2 | 88033.33 | 1 |
| 20 | 267.138 | ||||
|
|
|||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Gaz-Übergang |
| Grösse |
|
| Artikelnummer |
88033.22
|
