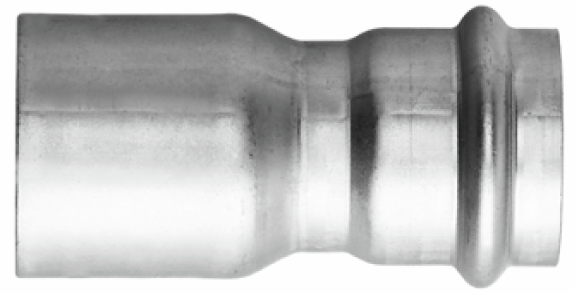

88021 Optipress-Gaz-Reduktion
mit Einsteckende
| Hauptwerkstoff | Edelstahl 1.4401 |
| Nenndruck | PN 5 |
| Betriebstemperatur max. | 70 °C |

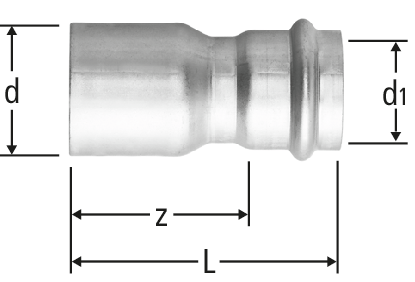

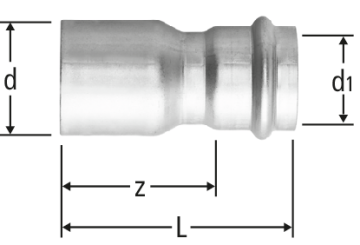

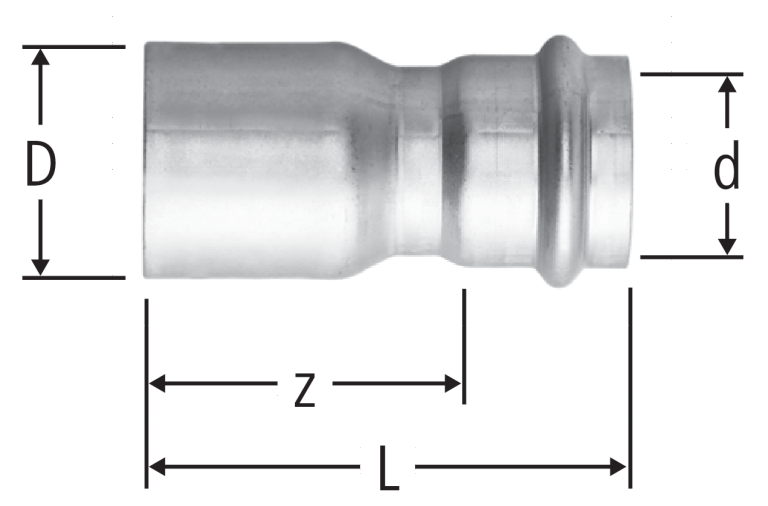

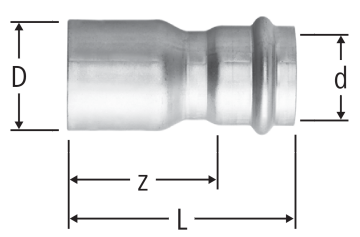

| d | D | z | L | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 18 | 36 | 58 | 0.9 | 18 x 15 | 88021.24 | 5 |
| 20 | 265.313 | ||||
|
|
||||||||||||||
| 15 | 22 | 35 | 57 | 1.2 | 22 x 15 | 88021.26 | 5 |
| 20 | - | ||||
|
|
||||||||||||||
| 18 | 22 | 37 | 59 | 1.2 | 22 x 18 | 88021.27 | 5 |
| 20 | 265.314 | ||||
|
|
||||||||||||||
| 15 | 28 | 50 | 72 | 1.4 | 28 x 15 | 88021.29 | 5 |
| 20 | - | ||||
|
|
||||||||||||||
| 18 | 28 | 47 | 69 | 1.4 | 28 x 18 | 88021.30 | 5 |
| 20 | - | ||||
|
|
||||||||||||||
| 22 | 28 | 41 | 64 | 1.4 | 28 x 22 | 88021.31 | 5 |
| 20 | 265.315 | ||||
|
|
||||||||||||||
| 22 | 35 | 52 | 75 | 1.3 | 35 x 22 | 88021.33 | 5 |
| 20 | - | ||||
|
|
||||||||||||||
| 28 | 35 | 43 | 67 | 1.3 | 35 x 28 | 88021.34 | 1 |
| 20 | 265.316 | ||||
|
|
||||||||||||||
| 22 | 42 | 65 | 88 | 0.1 | 42 x 22 | 88021.36 | 1 |
| 20 | - | ||||
|
|
||||||||||||||
| 28 | 42 | 65 | 89 | 0.1 | 42 x 28 | 88021.37 | 1 |
| 20 | - | ||||
|
|
||||||||||||||
| 35 | 42 | 54 | 80 | 0.1 | 42 x 35 | 88021.38 | 1 |
| 20 | 265.317 | ||||
|
|
||||||||||||||
| 35 | 54 | 71 | 97 | 0.1 | 54 x 35 | 88021.40 | 1 |
| 20 | - | ||||
|
|
||||||||||||||
| 42 | 54 | 65 | 101 | 0.1 | 54 x 42 | 88021.41 | 1 |
| 20 | 265.318 | ||||
|
|
||||||||||||||
| 54 | 64 | 70 | 110 | 0.1 | 64 x 54 | 88021.71 | 1 |
| 23 | 265.324,265.324 | ||||
|
|
||||||||||||||
| 54 | 76.1 | 84 | 124 | 0.1 | 76.1 x 54 | 88021.72 | 1 |
| 23 | 265.321 | ||||
|
|
||||||||||||||
| 64 | 76.1 | 83 | 126 | 0.1 | 76.1 x 64 | 88021.73 | 1 |
| 23 | - | ||||
|
|
||||||||||||||
| 54 | 88.9 | 90 | 130 | 0.1 | 88.9 x 54 | 88021.74 | 1 |
| 23 | - | ||||
|
|
||||||||||||||
| 64 | 88.9 | 89 | 132 | 0.1 | 88.9 x 64 | 88021.75 | 1 |
| 23 | - | ||||
|
|
||||||||||||||
| 76.1 | 88.9 | 81 | 131 | 0.1 | 88.9 x 76.1 | 88021.76 | 1 |
| 23 | - | ||||
|
|
||||||||||||||
| 54 | 108 | 110 | 150 | 0.1 | 108 x 54 | 88021.77 | 1 |
| 23 | - | ||||
|
|
||||||||||||||
| 76.1 | 108 | 102 | 152 | 0.1 | 108 x 76.1 * | 88021.79 | 1 |
| 23 | - | ||||
|
|
||||||||||||||
| 88.9 | 108 | 94 | 144 | 0.1 | 108 x 88.9 | 88021.80 | 1 |
| 23 | 265.323 | ||||
|
|
||||||||||||||
Hinweis
* Solange Vorrat
CAD / BIM
| Beschreibung | Optipress-Gaz-Reduktion |
| Grösse |
|
| Artikelnummer |
88021.24
|
