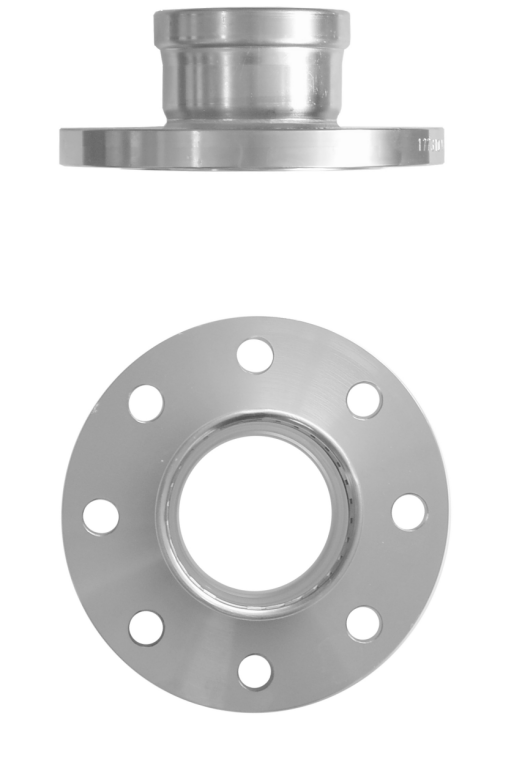

88049 Optipress-Gaz-Flanschübergang
| Hauptwerkstoff | Edelstahl 1.4401 |
| Nenndruck | PN 5 |
| Betriebstemperatur max. | 70 °C |
| Flanschnorm | EN 1092 - PN 16 |

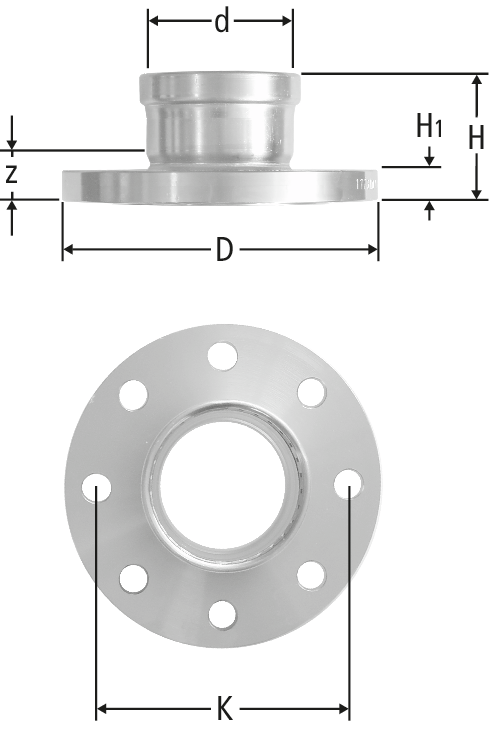

| DN | d | D | z | H | H1 | N | K | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 28 | 115 | 44 | 69 | 18 | 4x Ø14 | 85 | 0.2 | 28 x 25 | 88049.25 | 1 |
| 20 | - | ||||
|
|
||||||||||||||||||
| 32 | 35 | 140 | 44 | 70 | 18 | 4x Ø18 | 100 | 0.2 | 35 x 32 * | 88049.26 | 1 |
| 20 | - | ||||
|
|
||||||||||||||||||
| 40 | 42 | 150 | 57 | 93 | 18 | 4x Ø18 | 110 | 0.1 | 42 x 40 * | 88049.27 | 1 |
| 20 | - | ||||
|
|
||||||||||||||||||
| 50 | 54 | 165 | 56 | 97 | 18 | 4x Ø18 | 125 | 0.1 | 54 x 50 | 88049.28 | 1 |
| 20 | - | ||||
|
|
||||||||||||||||||
| 64 | 165 | 30 | 73 | 17 | 4x Ø18 | 125 | 0.1 | 64 x 50 | 88049.70 | 1 |
| 23 | 267.184 | |||||
|
|
||||||||||||||||||
| 65 | 76.1 | 180 | 29 | 79 | 17 | 8x Ø18 | 145 | 0.1 | 76.1 x 65 | 88049.71 | 1 |
| 23 | 267.181 | ||||
|
|
||||||||||||||||||
| 80 | 88.9 | 200 | 31 | 81 | 19 | 8x Ø18 | 160 | 0.1 | 88.9 x 80 | 88049.72 | 1 |
| 23 | 267.182 | ||||
|
|
||||||||||||||||||
| 100 | 108 | 220 | 31 | 91 | 19 | 8x Ø18 | 180 | 0.1 | 108 x 100 | 88049.73 | 1 |
| 23 | 267.183 | ||||
|
|
||||||||||||||||||
Hinweis
N = Anzahl Löcher x Durchmesser
* Solange Vorrat
Schrauben-Auswahlhilfe für Flanschverbindungen
CAD / BIM
| Beschreibung | Optipress-Gaz-Flanschübergang |
| Grösse |
|
| Artikelnummer |
88049.25
|
