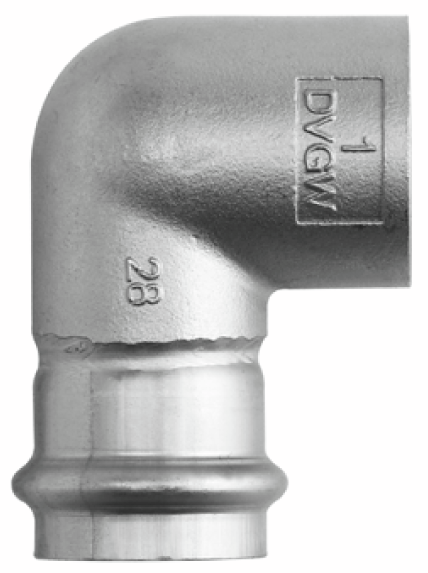

88006 Optipress-Gaz-Winkel 90°
mit Innengewinde
| Hauptwerkstoff | Edelstahl 1.4401 |
| Nenndruck | PN 5 |
| Betriebstemperatur max. | 70 °C |

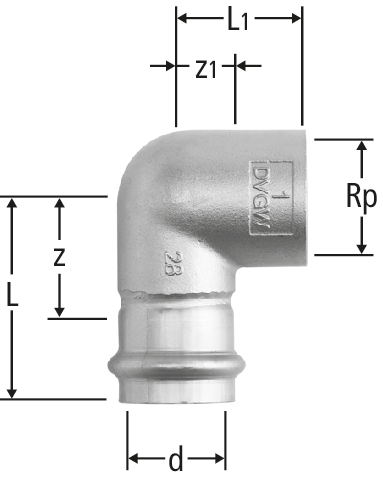

| Rp | d | z | z1 | L | L1 | W | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 18 | 24 | 13 | 46 | 26 | 90° | 1.6 | 18 x ½ | 88006.24 | 5 |
| 20 | 262.513 | ||||
|
|
|||||||||||||||||
| ¾ | 22 | 26 | 15 | 49 | 30 | 90° | 1.6 | 22 x ¾ | 88006.27 | 5 |
| 20 | 262.514 | ||||
|
|
|||||||||||||||||
| 1 | 28 | 32 | 19 | 56 | 36 | 90° | 1.3 | 28 x 1 | 88006.29 | 5 |
| 20 | 262.515 | ||||
|
|
|||||||||||||||||
| 1¼ | 35 | 37 | 23 | 63 | 42 | 90° | 1.1 | 35 x 1¼ | 88006.30 | 5 |
| 20 | 262.516 | ||||
|
|
|||||||||||||||||
| 1½ | 42 | 43 | 26 | 80 | 45 | 90° | 1.1 | 42 x 1½ | 88006.31 | 1 |
| 20 | 262.517 | ||||
|
|
|||||||||||||||||
| 2 | 54 | 51 | 31 | 91 | 55 | 90° | 1.0 | 54 x 2 | 88006.32 | 1 |
| 20 | 262.518 | ||||
|
|
|||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Gaz-Winkel 90° |
| Grösse |
|
| Artikelnummer |
88006.24
|
