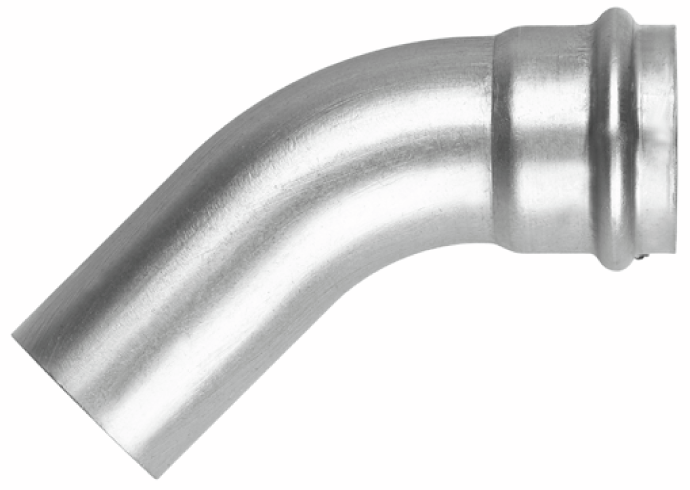

88004 Optipress-Gaz-Bogen 45°
mit Einsteckende
| Hauptwerkstoff | Edelstahl 1.4401 |
| Nenndruck | PN 5 |
| Betriebstemperatur max. | 70 °C |

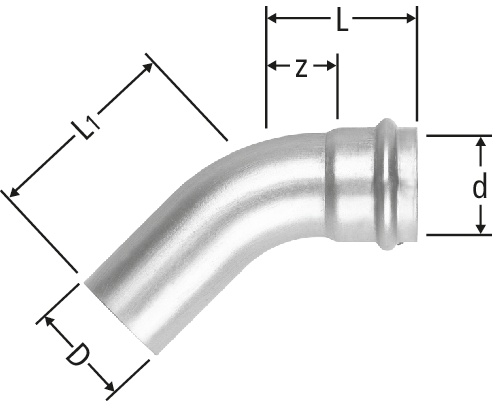

| d | D | z | L | L1 | W | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 15 | 7 | 29 | 30 | 45° | 0.5 | 15 | 88004.22 | 5 |
| 20 | 262.172 | ||||
|
|
||||||||||||||||
| 18 | 18 | 7 | 29 | 31 | 45° | 0.4 | 18 | 88004.23 | 5 |
| 20 | 262.173 | ||||
|
|
||||||||||||||||
| 22 | 22 | 11 | 34 | 35 | 45° | 0.4 | 22 | 88004.24 | 5 |
| 20 | 262.174 | ||||
|
|
||||||||||||||||
| 28 | 28 | 14 | 38 | 39 | 45° | 0.4 | 28 | 88004.25 | 5 |
| 20 | 262.175 | ||||
|
|
||||||||||||||||
| 35 | 35 | 15 | 41 | 42 | 45° | 0.3 | 35 | 88004.26 | 5 |
| 20 | 262.176 | ||||
|
|
||||||||||||||||
| 42 | 42 | 21 | 57 | 59 | 45° | 0.2 | 42 | 88004.27 | 1 |
| 20 | 262.177 | ||||
|
|
||||||||||||||||
| 54 | 54 | 27 | 67 | 69 | 45° | 0.2 | 54 | 88004.28 | 1 |
| 20 | 262.178 | ||||
|
|
||||||||||||||||
| 64 | 64 | 39 | 82 | 82 | 45° | 0.2 | 64 | 88004.70 | 1 |
| 23 | 262.184,262.184 | ||||
|
|
||||||||||||||||
| 76.1 | 76.1 | 46 | 96 | 93 | 45° | 0.2 | 76.1 | 88004.71 | 1 |
| 23 | 262.181 | ||||
|
|
||||||||||||||||
| 88.9 | 88.9 | 52 | 102 | 99 | 45° | 0.2 | 88.9 | 88004.72 | 1 |
| 23 | 262.182 | ||||
|
|
||||||||||||||||
| 108 | 108 | 61 | 121 | 119 | 45° | 0.1 | 108 | 88004.73 | 1 |
| 23 | 262.183 | ||||
|
|
||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Gaz-Bogen 45° |
| Grösse |
|
| Artikelnummer |
88004.22
|
