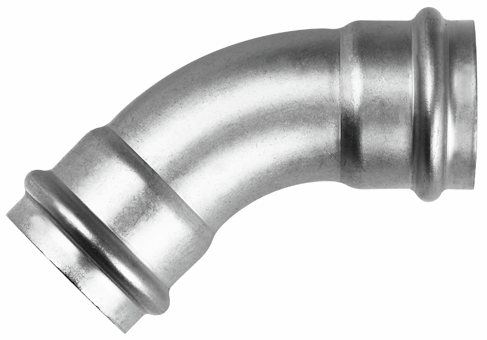

88003 Optipress-Gaz-Bogen 45°
| Hauptwerkstoff | Edelstahl 1.4401 |
| Nenndruck | PN 5 |
| Betriebstemperatur max. | 70 °C |

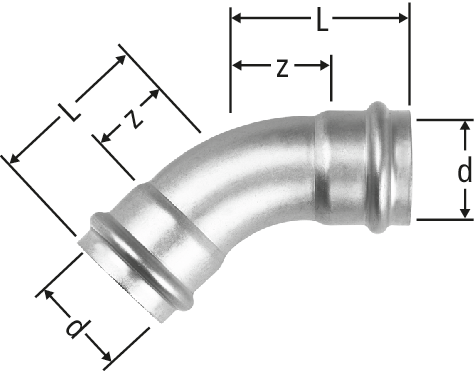

| d | z | L | W | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 7 | 29 | 45° | 0.5 | 15 | 88003.22 | 5 |
| 20 | 262.132 | ||||
|
|
||||||||||||||
| 18 | 7 | 29 | 45° | 0.4 | 18 | 88003.23 | 5 |
| 20 | 262.133 | ||||
|
|
||||||||||||||
| 22 | 11 | 34 | 45° | 0.4 | 22 | 88003.24 | 5 |
| 20 | 262.134 | ||||
|
|
||||||||||||||
| 28 | 14 | 38 | 45° | 0.4 | 28 | 88003.25 | 5 |
| 20 | 262.135 | ||||
|
|
||||||||||||||
| 35 | 15 | 41 | 45° | 0.3 | 35 | 88003.26 | 5 |
| 20 | 262.136 | ||||
|
|
||||||||||||||
| 42 | 21 | 57 | 45° | 0.2 | 42 | 88003.27 | 1 |
| 20 | 262.137 | ||||
|
|
||||||||||||||
| 54 | 27 | 67 | 45° | 0.2 | 54 | 88003.28 | 1 |
| 20 | 262.138 | ||||
|
|
||||||||||||||
| 64 | 39 | 82 | 45° | 0.2 | 64 | 88003.70 | 1 |
| 23 | 262.144,262.144 | ||||
|
|
||||||||||||||
| 76.1 | 46 | 96 | 45° | 0.2 | 76.1 | 88003.71 | 1 |
| 23 | 262.141 | ||||
|
|
||||||||||||||
| 88.9 | 52 | 102 | 45° | 0.2 | 88.9 | 88003.72 | 1 |
| 23 | 262.142 | ||||
|
|
||||||||||||||
| 108 | 61 | 121 | 45° | 0.1 | 108 | 88003.73 | 1 |
| 23 | 262.143 | ||||
|
|
||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Gaz-Bogen 45° |
| Grösse |
|
| Artikelnummer |
88003.22
|
