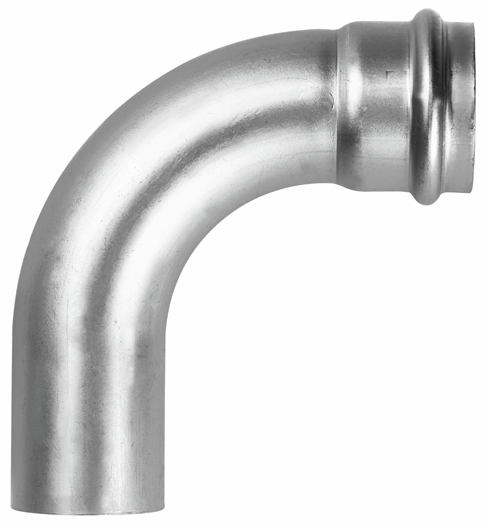

88001 Optipress-Gaz-Bogen 90°
mit Einsteckende
| Hauptwerkstoff | Edelstahl 1.4401 |
| Nenndruck | PN 5 |
| Betriebstemperatur max. | 70 °C |

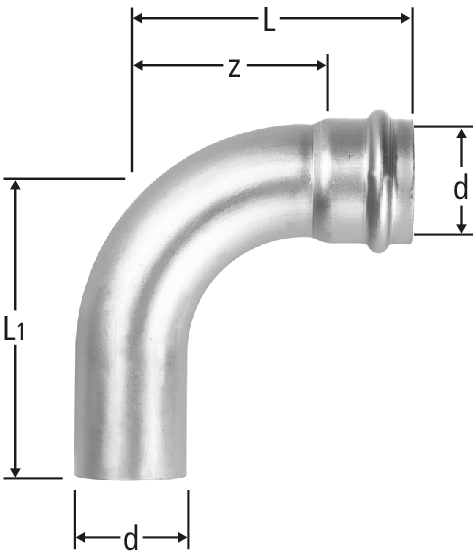

| d | D | z | L | L1 | W | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 15 | 16 | 38 | 40 | 90° | 0.8 | 15 | 88001.22 | 5 |
| 20 | 262.152 | ||||
|
|
||||||||||||||||
| 18 | 18 | 18 | 40 | 41 | 90° | 0.5 | 18 | 88001.23 | 5 |
| 20 | 262.153 | ||||
|
|
||||||||||||||||
| 22 | 22 | 26 | 49 | 50 | 90° | 0.3 | 22 | 88001.24 | 5 |
| 20 | 262.154 | ||||
|
|
||||||||||||||||
| 28 | 28 | 34 | 58 | 59 | 90° | 0.4 | 28 | 88001.25 | 5 |
| 20 | 262.155 | ||||
|
|
||||||||||||||||
| 35 | 35 | 33 | 59 | 62 | 90° | 0.2 | 35 | 88001.26 | 5 |
| 20 | 262.156 | ||||
|
|
||||||||||||||||
| 42 | 42 | 50 | 87 | 88 | 90° | 0.3 | 42 | 88001.27 | 1 |
| 20 | 262.157 | ||||
|
|
||||||||||||||||
| 54 | 54 | 65 | 105 | 107 | 90° | 0.3 | 54 | 88001.28 | 1 |
| 20 | 262.158 | ||||
|
|
||||||||||||||||
| 64 | 64 | 84 | 127 | 126 | 90° | 0.2 | 64 | 88001.70 | 1 |
| 23 | 262.164,262.164 | ||||
|
|
||||||||||||||||
| 76.1 | 76.1 | 99 | 149 | 147 | 90° | 0.2 | 76.1 | 88001.71 | 1 |
| 23 | 262.161 | ||||
|
|
||||||||||||||||
| 88.9 | 88.9 | 115 | 165 | 162 | 90° | 0.2 | 88.9 | 88001.72 | 1 |
| 23 | 262.162 | ||||
|
|
||||||||||||||||
| 108 | 108 | 138 | 198 | 195 | 90° | 0.2 | 108 | 88001.73 | 1 |
| 23 | 262.163 | ||||
|
|
||||||||||||||||
