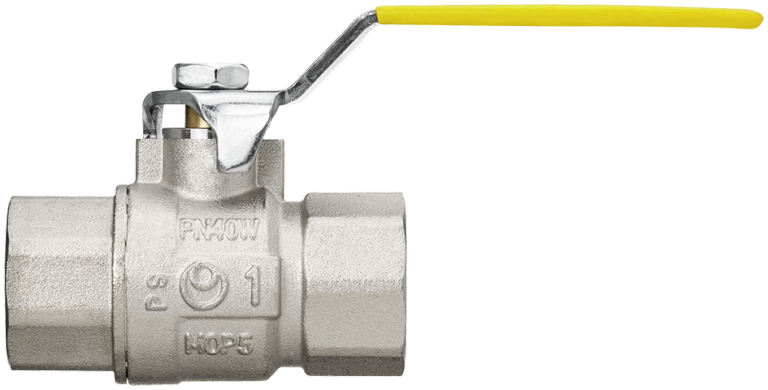

89001 Gas-Kugelhahn
mit Kugel (Messing, hartverchromt), mit Dichtung (PTFE), mit Spindeldichtung (HNBR), mit Griff gelb
| Hauptwerkstoff | Messing |
| Oberflächenbehandlung | vernickelt |
| Betriebsdruck max. | 5 bar |
| Nenndruck | PN 5 |
| Betriebstemperatur max. | 60 °C |
| Medien | Stadtgas / Erdgas / Flüssiggas |

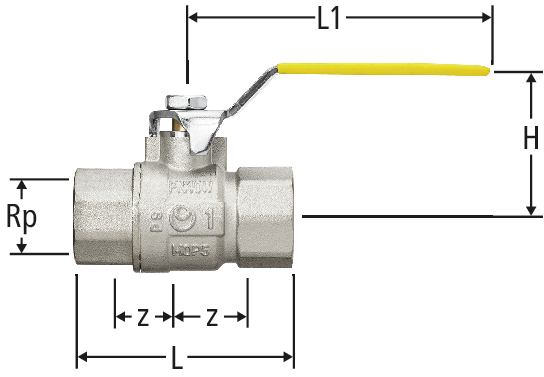

| Rp | z | L | L1 | H | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 25 | 75 | 90 | 52 | ½ | 89001.54 | 1 |
| 20 | 663.113 | ||||
|
|
||||||||||||||
| ¾ | 25 | 80 | 90 | 55 | ¾ | 89001.55 | 1 |
| 20 | 663.114 | ||||
|
|
||||||||||||||
| 1 | 28 | 90 | 125 | 64 | 1 | 89001.56 | 1 |
| 20 | 663.115 | ||||
|
|
||||||||||||||
| 1¼ | 36 | 110 | 125 | 69 | 1¼ | 89001.57 | 1 |
| 20 | 663.116 | ||||
|
|
||||||||||||||
| 1½ | 41 | 120 | 140 | 78 | 1½ | 89001.58 | 1 |
| 20 | 663.117 | ||||
|
|
||||||||||||||
| 2 | 46 | 140 | 140 | 85 | 2 | 89001.59 | 1 |
| 20 | 663.118 | ||||
|
|
||||||||||||||
CAD / BIM
| Beschreibung | Gas-Kugelhahn |
| Grösse |
|
| Artikelnummer |
89001.54
|
