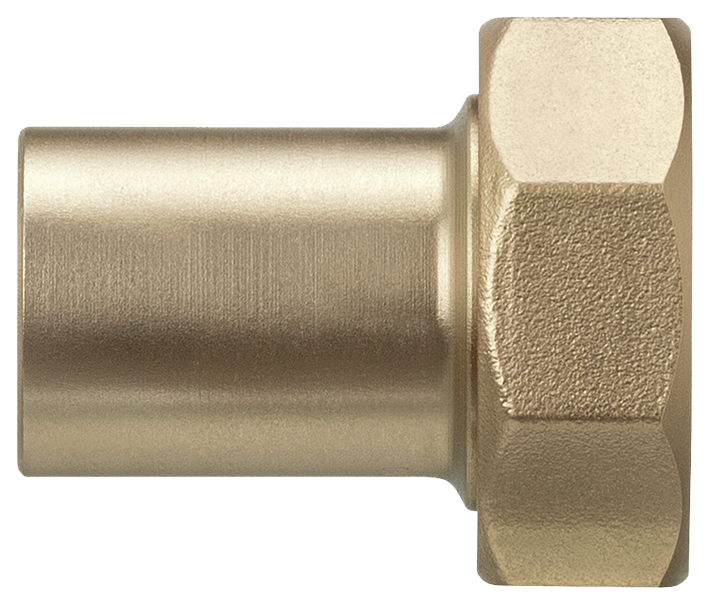

92023 Optipress-Aquaplus-Anschlussverschraubung
mit Einsteckende
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

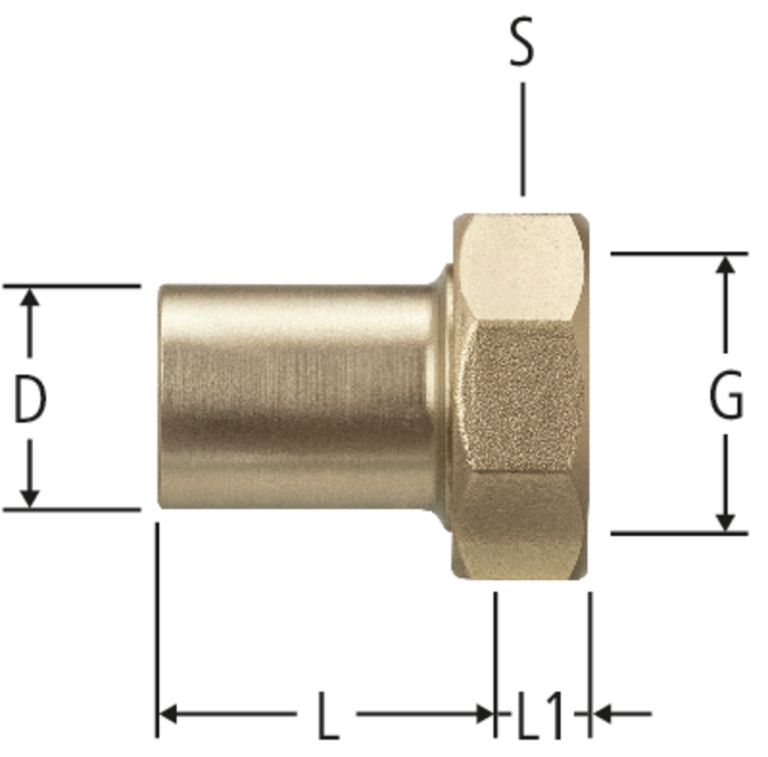

| G | D | L | L1 | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 15 | 41 | 8 | 29 | 0.1 | 15 x ¾ | 92023.22 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| ¾ | 18 | 41 | 8 | 29 | 0.1 | 18 x ¾ | 92023.23 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 1 | 22 | 42 | 9 | 36 | 0.1 | 22 x 1 | 92023.24 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 1¼ | 28 | 44 | 9 | 46 | 0.1 | 28 x 1¼ | 92023.25 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 1½ | 35 | 46 | 10 | 52 | 0.1 | 35 x 1½ | 92023.26 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 1¾ | 42 | 63 | 11 | 59 | 0.1 | 42 x 1¾ | 92023.27 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 2⅜ | 54 | 55 | 13 | 75 | 0.1 | 54 x 2⅜ | 92023.28 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Anschlussverschraubung |
| Grösse |
|
| Artikelnummer |
92023.22
|
