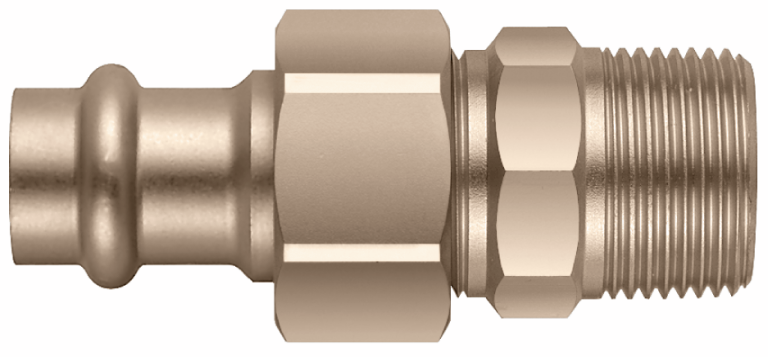

81046 Optipress-Aquaplus-Verschraubung
mit Aussengewinde
| Hauptwerkstoff | Rotguss CC499K |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

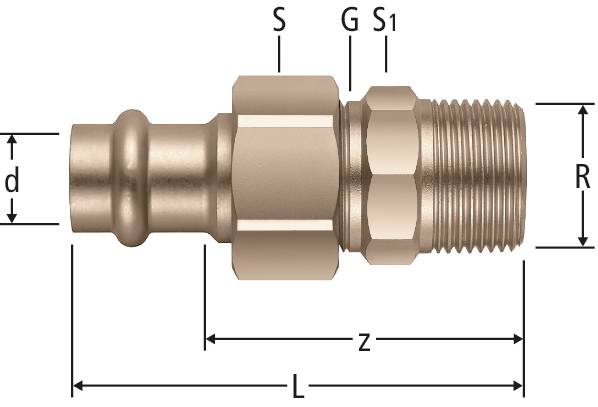

| R | G | d | z | L | S | S1 | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 15 | 43 | 65 | 30 | 27 | 0.8 | 15 x ½ | 81046.20 | 1 |
| 20 | 266.332,336.121 | ||||
|
|
|||||||||||||||||
| ¾ | ¾ | 15 | 45 | 67 | 30 | 27 | 0.8 | 15 x ¾ | 81046.21 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
| ½ | ¾ | 18 | 45 | 67 | 30 | 27 | 0.8 | 18 x ½ | 81046.22 | 1 |
| 20 | 266.333 | ||||
|
|
|||||||||||||||||
| ¾ | ¾ | 18 | 47 | 69 | 30 | 27 | 0.8 | 18 x ¾ | 81046.23 | 1 |
| 20 | 336.122 | ||||
|
|
|||||||||||||||||
| ½ | ¾ | 22 | 56 | 80 | 37 | 34 | 0.6 | 22 x ½ | 81046.24 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
| ¾ | 1 | 22 | 57 | 81 | 37 | 34 | 0.6 | 22 x ¾ | 81046.25 | 1 |
| 20 | 266.334,336.123 | ||||
|
|
|||||||||||||||||
| 1 | 1 | 22 | 60 | 84 | 37 | 34 | 0.6 | 22 x 1 | 81046.27 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
| ¾ | 1¼ | 28 | 58 | 82 | 46 | 44 | 0.6 | 28 x ¾ | 81046.28 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
| 1 | 1¼ | 28 | 55 | 78 | 46 | 44 | 0.6 | 28 x 1 | 81046.29 | 1 |
| 20 | 266.335,336.124 | ||||
|
|
|||||||||||||||||
| 1¼ | 1½ | 35 | 75 | 101 | 53 | 50 | 0.6 | 35 x 1¼ | 81046.31 | 1 |
| 20 | 266.336,336.125 | ||||
|
|
|||||||||||||||||
| 1½ | 1¾ | 42 | 65 | 101 | 60 | 55 | 0.6 | 42 x 1½ | 81046.33 | 1 |
| 20 | 266.337,336.126 | ||||
|
|
|||||||||||||||||
| 2 | 2⅜ | 54 | 67 | 107 | 78 | 70 | 0.5 | 54 x 2 | 81046.34 | 1 |
| 20 | 266.338,336.127 | ||||
|
|
|||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Verschraubung |
| Grösse |
|
| Artikelnummer |
81046.20
|
