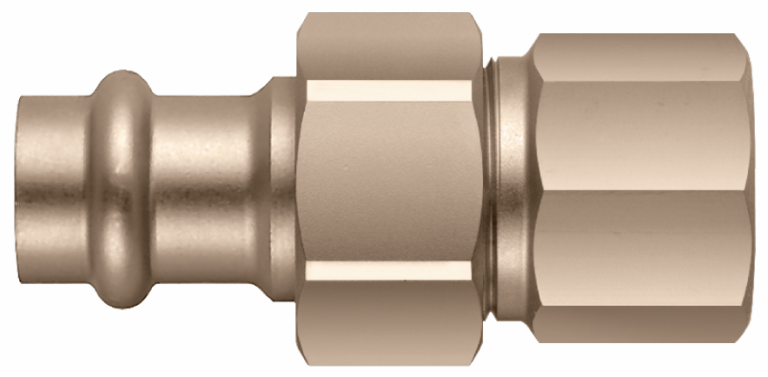

81044 Optipress-Aquaplus-Verschraubung
mit Innengewinde
| Hauptwerkstoff | Rotguss CC499K |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

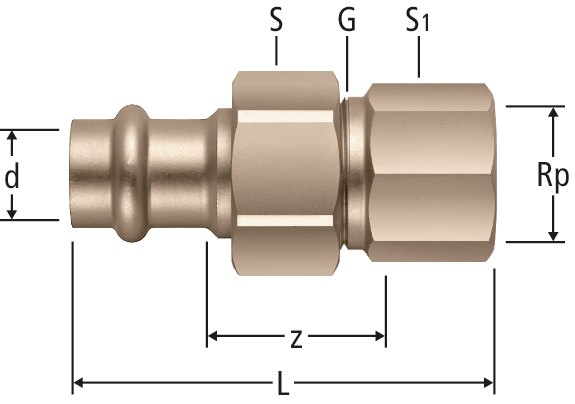

| Rp | G | d | z | L | S | S1 | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 15 | 28 | 63 | 30 | 27 | 0.8 | 15 x ½ | 81044.21 | 1 |
| 20 | 266.212,336.131 | ||||
|
|
|||||||||||||||||
| ¾ | 1 | 15 | 29 | 66 | 36 | 34 | 0.8 | 15 x ¾ | 81044.22 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
| ½ | ¾ | 18 | 31 | 66 | 30 | 27 | 0.8 | 18 x ½ | 81044.23 | 1 |
| 20 | 266.213 | ||||
|
|
|||||||||||||||||
| ¾ | 1 | 18 | 29 | 66 | 36 | 34 | 0.8 | 18 x ¾ | 81044.24 | 1 |
| 20 | 336.132 | ||||
|
|
|||||||||||||||||
| ¾ | 1 | 22 | 34 | 72 | 37 | 34 | 0.6 | 22 x ¾ | 81044.25 | 1 |
| 20 | 266.214,336.133 | ||||
|
|
|||||||||||||||||
| 1 | 1¼ | 22 | 30 | 70 | 50 | 43 | 0.6 | 22 x 1 | 81044.26 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
| ¾ | 1¼ | 28 | 23 | 63 | 46 | 32 | 0.6 | 28 x ¾ | 81044.27 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
| 1 | 1¼ | 28 | 35 | 76 | 46 | 43 | 0.6 | 28 x 1 | 81044.29 | 1 |
| 20 | 266.215,336.134 | ||||
|
|
|||||||||||||||||
| 1¼ | 1½ | 35 | 38 | 83 | 53 | 50 | 0.6 | 35 x 1¼ | 81044.31 | 1 |
| 20 | 266.216,336.135 | ||||
|
|
|||||||||||||||||
| 1½ | 1¾ | 42 | 41 | 96 | 60 | 56 | 0.6 | 42 x 1½ | 81044.33 | 1 |
| 20 | 266.217,336.136 | ||||
|
|
|||||||||||||||||
| 2 | 2⅜ | 54 | 22 | 84 | 78 | 66 | 0.5 | 54 x 2 | 81044.34 | 1 |
| 20 | 266.218,336.137 | ||||
|
|
|||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Verschraubung |
| Grösse |
|
| Artikelnummer |
81044.21
|
