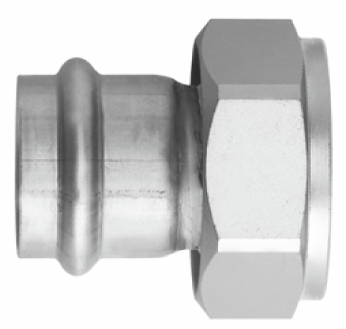

80048 Optipress-Aquaplus-Anschlussverschraubung
mit Pressmuffe
| Hauptwerkstoff | Edelstahl 1.4401 |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

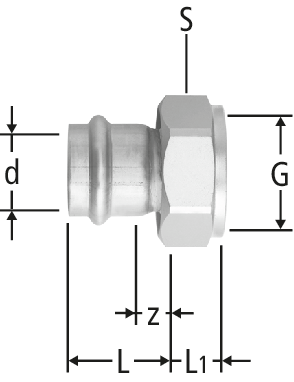

| G | d | z | L | L1 | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 21 | 43 | 6 | 24 | 0.4 | 15 x ½ | 80048.20 | 1 |
| 20 | 266.382 | ||||
|
|
||||||||||||||||
| ¾ | 15 | 15 | 37 | 9 | 30 | 0.4 | 15 x ¾ | 80048.21 | 1 |
| 20 | 671.412,336.211 | ||||
|
|
||||||||||||||||
| ½ | 18 | 24 | 46 | 6 | 24 | 0.2 | 18 x ½ | 80048.22 | 1 |
| 20 | 266.383 | ||||
|
|
||||||||||||||||
| ¾ | 18 | 15 | 37 | 9 | 30 | 0.2 | 18 x ¾ | 80048.23 | 1 |
| 20 | 671.413,336.212 | ||||
|
|
||||||||||||||||
| ¾ | 22 | 22 | 46 | 8 | 30 | 0.2 | 22 x ¾ | 80048.25 | 1 |
| 20 | 266.384 | ||||
|
|
||||||||||||||||
| 1 | 22 | 16 | 40 | 8 | 37 | 0.2 | 22 x 1 | 80048.27 | 1 |
| 20 | 671.414,336.213 | ||||
|
|
||||||||||||||||
| 1 | 28 | 24 | 48 | 9 | 37 | 0.2 | 28 x 1 | 80048.29 | 1 |
| 20 | 266.385 | ||||
|
|
||||||||||||||||
| 1¼ | 28 | 18 | 42 | 11 | 46 | 0.2 | 28 x 1¼ | 80048.30 | 1 |
| 20 | 671.415,336.214 | ||||
|
|
||||||||||||||||
| 1½ | 35 | 18 | 43 | 11 | 53 | 0.2 | 35 x 1½ | 80048.31 | 1 |
| 20 | 266.386,671.416,336.215 | ||||
|
|
||||||||||||||||
| 1¾ | 42 | 22 | 58 | 11 | 60 | 0.1 | 42 x 1¾ | 80048.33 | 1 |
| 20 | 671.417 | ||||
|
|
||||||||||||||||
| 2 | 42 | 24 | 60 | 14 | 66 | 0.1 | 42 x 2 | 80048.34 | 1 |
| 20 | 266.387,336.216 | ||||
|
|
||||||||||||||||
| 2⅜ | 54 | 23 | 63 | 13 | 78 | 0.1 | 54 x 2⅜ | 80048.35 | 1 |
| 20 | 671.418 | ||||
|
|
||||||||||||||||
| 2½ | 54 | 26 | 66 | 16 | 84 | 0.1 | 54 x 2½ | 80048.36 | 1 |
| 20 | 266.388,336.217 | ||||
|
|
||||||||||||||||
Hinweis
Ãœberwurfmutter aus Messing vernickelt
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Anschlussverschraubung |
| Grösse |
|
| Artikelnummer |
80048.20
|
