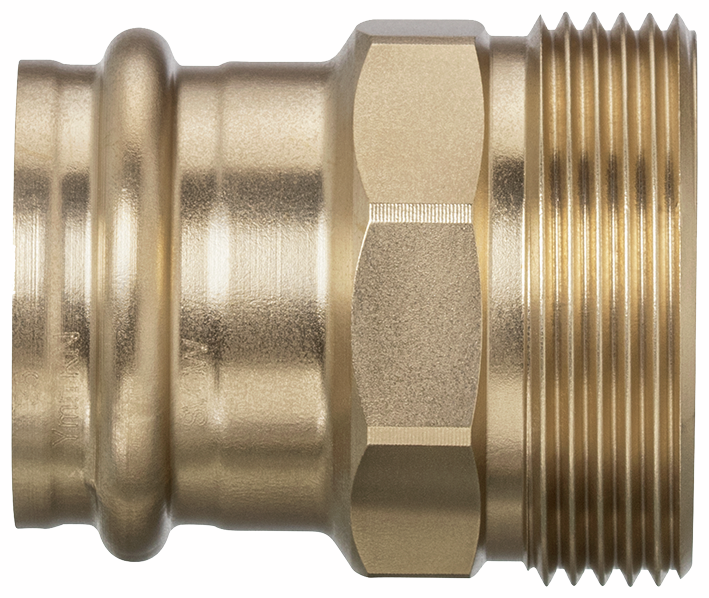

81037 Optipress-Aquaplus-Übergang
für Verschraubung flachdichtend
mit Aussengewinde
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

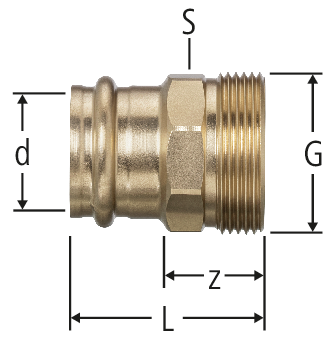

| G | d | z | L | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 30 | 43 | 19 | 0.4 | 15 x ½ | 81037.21 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||
| ¾ | 15 | 27 | 49 | 28 | 0.4 | 15 x ¾ | 81037.22 | 1 |
| 20 | 266.552 | ||||
|
|
|||||||||||||||
| ¾ | 18 | 21 | 43 | 28 | 0.2 | 18 x ¾ | 81037.23 | 1 |
| 20 | 266.553 | ||||
|
|
|||||||||||||||
| 1 | 22 | 25 | 50 | 34 | 0.2 | 22 x 1 | 81037.24 | 1 |
| 20 | 266.554 | ||||
|
|
|||||||||||||||
| 1 | 28 | 32 | 55 | 34 | 0.2 | 28 x 1 | 81037.29 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 1¼ | 28 | 30 | 53 | 40 | 0.2 | 28 x 1¼ | 81037.25 | 1 |
| 20 | 266.555 | ||||
|
|
|||||||||||||||
| 1½ | 35 | 30 | 56 | 50 | 0.2 | 35 x 1½ | 81037.26 | 1 |
| 20 | 266.556 | ||||
|
|
|||||||||||||||
| 1¾ | 42 | 27 | 63 | 58 | 0.1 | 42 x 1¾ | 81037.27 | 1 |
| 20 | 266.557 | ||||
|
|
|||||||||||||||
| 2⅜ | 54 | 36 | 76 | 70 | 0.1 | 54 x 2⅜ | 81037.28 | 1 |
| 20 | 266.558 | ||||
|
|
|||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Übergang |
| Grösse |
|
| Artikelnummer |
81037.21
|
