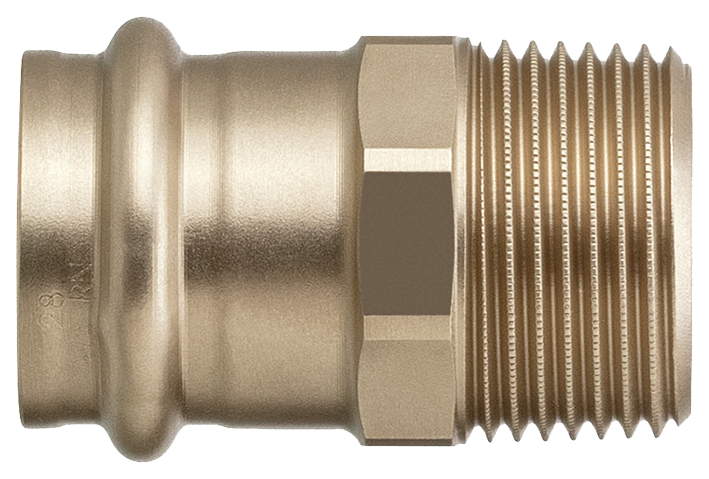

81035 Optipress-Aquaplus-Übergang
mit Aussengewinde
| Hauptwerkstoff | Rotguss CC246E |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

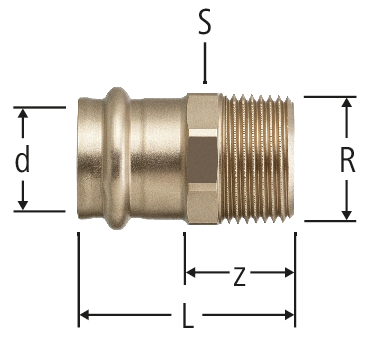

| R | d | z | L | S | ζ | Art.-Nr. | RK | VE | suissetec NPK426 | suissetec NPK453 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 12 | 18 | 35 | 17 | 0.4 | 12 x ⅜ | 81035.18 | 20 | 5 | 335.211 |
| |||||
|
|
||||||||||||||||
| ½ | 12 | 20 | 37 | 17 | 0.4 | 12 x ½ | 81035.19 | 20 | 5 |
| ||||||
|
|
||||||||||||||||
| ⅜ | 15 | 17 | 42 | 19 | 0.4 | 15 x ⅜ | 81035.20 | 20 | 5 |
| ||||||
|
|
||||||||||||||||
| ½ | 15 | 24 | 46 | 19 | 0.4 | 15 x ½ | 81035.21 | 20 | 5 | 267.112 | 335.212 |
| ||||
|
|
||||||||||||||||
| ¾ | 15 | 28 | 50 | 22 | 0.4 | 15 x ¾ | 81035.22 | 20 | 5 |
| ||||||
|
|
||||||||||||||||
| ½ | 18 | 23 | 45 | 22 | 0.2 | 18 x ½ | 81035.23 | 20 | 5 | 267.113 |
| |||||
|
|
||||||||||||||||
| ¾ | 18 | 27 | 49 | 22 | 0.2 | 18 x ¾ | 81035.24 | 20 | 5 | 335.213 |
| |||||
|
|
||||||||||||||||
| ½ | 22 | 25 | 49 | 27 | 0.2 | 22 x ½ | 81035.36 | 20 | 5 |
| ||||||
|
|
||||||||||||||||
| ¾ | 22 | 26 | 49 | 27 | 0.2 | 22 x ¾ | 81035.25 | 20 | 5 | 267.114 | 335.214 |
| ||||
|
|
||||||||||||||||
| 1 | 22 | 33 | 56 | 30 | 0.2 | 22 x 1 | 81035.27 | 20 | 5 |
| ||||||
|
|
||||||||||||||||
| ¾ | 28 | 29 | 52 | 32 | 0.2 | 28 x ¾ | 81035.28 | 20 | 5 |
| ||||||
|
|
||||||||||||||||
| 1 | 28 | 32 | 55 | 34 | 0.2 | 28 x 1 | 81035.29 | 20 | 5 | 267.115 | 335.215 |
| ||||
|
|
||||||||||||||||
| 1¼ | 28 | 35 | 58 | 34 | 0.2 | 28 x 1¼ | 81035.30 | 20 | 5 |
| ||||||
|
|
||||||||||||||||
| 1 | 35 | 30 | 56 | 40 | 0.2 | 35 x 1 | 81035.37 | 20 | 5 |
| ||||||
|
|
||||||||||||||||
| 1¼ | 35 | 34 | 60 | 43 | 0.2 | 35 x 1¼ | 81035.31 | 20 | 5 | 267.116 | 335.216 |
| ||||
|
|
||||||||||||||||
| 1½ | 35 | 37 | 62 | 50 | 0.2 | 35 x 1½ | 81035.38 | 20 | 5 |
| ||||||
|
|
||||||||||||||||
| 1¼ | 42 | 29 | 65 | 48 | 0.1 | 42 x 1¼ | 81035.32 | 20 | 5 |
| ||||||
|
|
||||||||||||||||
| 1½ | 42 | 30 | 66 | 50 | 0.1 | 42 x 1½ | 81035.33 | 20 | 1 | 267.117 | 335.217 |
| ||||
|
|
||||||||||||||||
| 1½ | 54 | 38 | 78 | 62 | 0.1 | 54 x 1½ | 81035.39 | 20 | 1 |
| ||||||
|
|
||||||||||||||||
| 2 | 54 | 40 | 80 | 68 | 0.1 | 54 x 2 | 81035.34 | 20 | 1 | 267.118 | 335.218 |
| ||||
|
|
||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Übergang |
| Grösse |
|
| Artikelnummer |
81035.18
|
