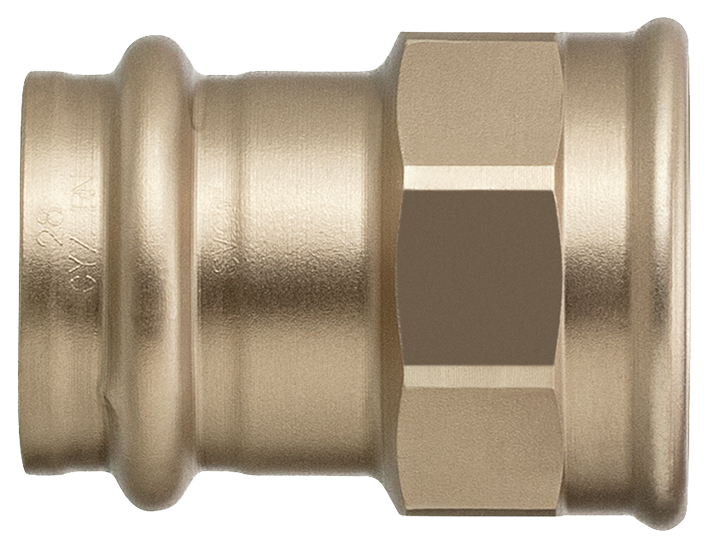

81033 Optipress-Aquaplus-Übergang
mit Innengewinde
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

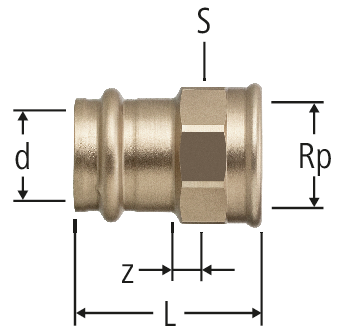

| Rp | d | z | L | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 12 | 4 | 32 | 21 | 0.4 | 12 x ⅜ | 81033.19 | 5 |
| 20 | 335.311 | ||||
|
|
|||||||||||||||
| ½ | 12 | 8 | 39 | 26 | 0.4 | 12 x ½ | 81033.20 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||
| ⅜ | 15 | 5 | 37 | 21 | 0.4 | 15 x ⅜ | 81033.21 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||
| ½ | 15 | 8 | 43 | 26 | 0.4 | 15 x ½ | 81033.22 | 5 |
| 20 | 267.132,335.312 | ||||
|
|
|||||||||||||||
| ¾ | 15 | 8 | 45 | 31 | 0.4 | 15 x ¾ | 81033.36 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||
| ½ | 18 | 7 | 42 | 26 | 0.2 | 18 x ½ | 81033.23 | 5 |
| 20 | 267.133 | ||||
|
|
|||||||||||||||
| ¾ | 18 | 8 | 45 | 31 | 0.2 | 18 x ¾ | 81033.24 | 5 |
| 20 | 335.313 | ||||
|
|
|||||||||||||||
| ½ | 22 | 5 | 42 | 26 | 0.2 | 22 x ½ | 81033.37 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||
| ¾ | 22 | 5 | 44 | 31 | 0.2 | 22 x ¾ | 81033.25 | 5 |
| 20 | 267.134,335.314 | ||||
|
|
|||||||||||||||
| 1 | 22 | 8 | 49 | 38 | 0.2 | 22 x 1 | 81033.26 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||
| ½ | 28 | 7 | 44 | 33 | 0.2 | 28 x ½ | 81033.28 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| ¾ | 28 | 7 | 46 | 33 | 0.2 | 28 x ¾ | 81033.27 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||
| 1 | 28 | 10 | 51 | 38 | 0.2 | 28 x 1 | 81033.29 | 5 |
| 20 | 267.135,335.315 | ||||
|
|
|||||||||||||||
| 1¼ | 28 | 12 | 55 | 47 | 0.2 | 28 x 1¼ | 81033.30 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||
| ¾ | 35 | 6 | 47 | 40 | 0.2 | 35 x ¾ | 81033.39 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||
| 1 | 35 | 3 | 46 | 40 | 0.2 | 35 x 1 | 81033.38 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 1¼ | 35 | 9 | 54 | 47 | 0.2 | 35 x 1¼ | 81033.31 | 5 |
| 20 | 267.136,335.316 | ||||
|
|
|||||||||||||||
| 1¼ | 42 | 6 | 61 | 47 | 0.1 | 42 x 1¼ | 81033.32 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 1½ | 42 | 14 | 69 | 53 | 0.1 | 42 x 1½ | 81033.33 | 1 |
| 20 | 267.137,335.317 | ||||
|
|
|||||||||||||||
| 1½ | 54 | 13 | 72 | 62 | 0.1 | 54 x 1½ | 81033.34 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||
| 2 | 54 | 11 | 75 | 70 | 0.1 | 54 x 2 | 81033.35 | 1 |
| 20 | 267.138,335.318 | ||||
|
|
|||||||||||||||
