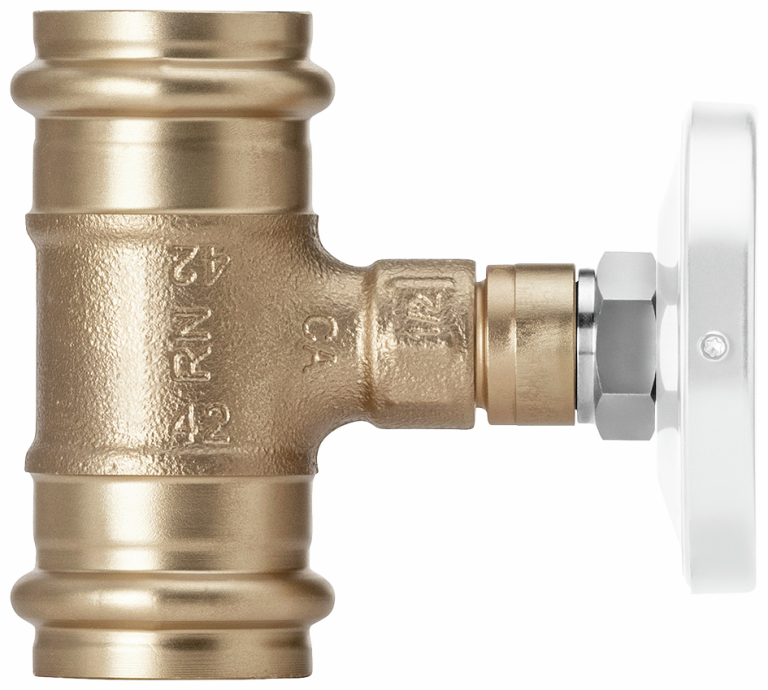

81017 Optipress-Aquaplus-Temperaturmessstelle
mit Tauchhülse für Thermometer, ohne Thermometer mit Anzeigebereich 0 °C bis 120 °C
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |

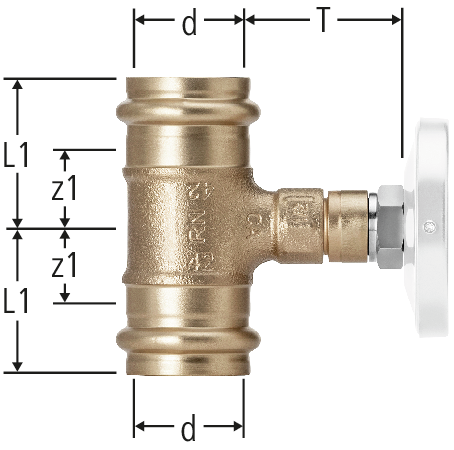

| d | z1 | L1 | T | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 19 | 41 | 45 | 0.4 | 15 | 81017.22 | 1 |
| 20 | 265.132 | ||||
|
|
||||||||||||||
| 18 | 18 | 40 | 45 | 0.3 | 18 | 81017.23 | 1 |
| 20 | 265.133 | ||||
|
|
||||||||||||||
| 22 | 19 | 42 | 45 | 0.2 | 22 | 81017.24 | 1 |
| 20 | 265.134 | ||||
|
|
||||||||||||||
| 28 | 21 | 45 | 45 | 0.2 | 28 | 81017.25 | 1 |
| 20 | 265.135 | ||||
|
|
||||||||||||||
| 35 | 19 | 45 | 45 | 0.1 | 35 | 81017.26 | 1 |
| 20 | 265.136 | ||||
|
|
||||||||||||||
| 42 | 19 | 55 | 45 | 0.1 | 42 | 81017.27 | 1 |
| 20 | 265.137 | ||||
|
|
||||||||||||||
| 54 | 26 | 66 | 45 | 0.1 | 54 | 81017.28 | 1 |
| 20 | 265.138 | ||||
|
|
||||||||||||||
Hinweis
T = Fühlerlänge Thermometer
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Temperaturmessstelle |
| Grösse |
|
| Artikelnummer |
81017.22
|
