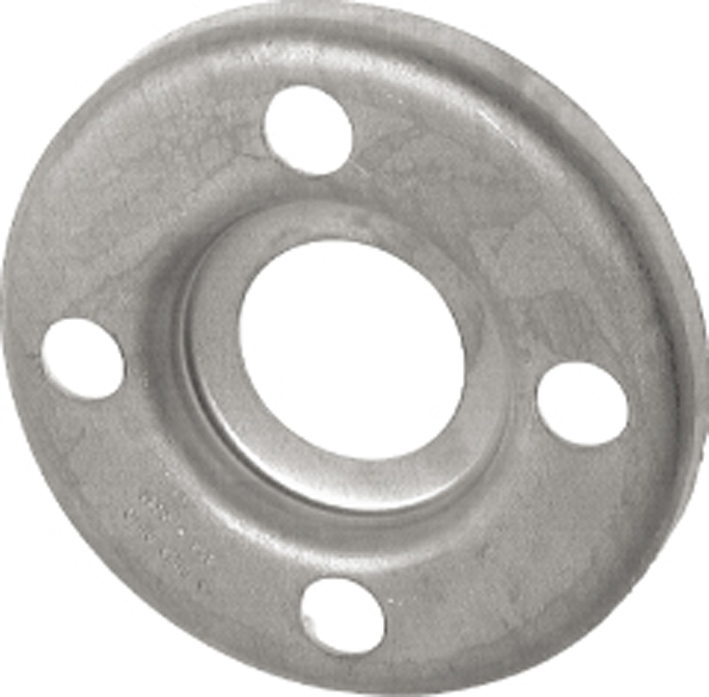

80053 Losflansch PN 10
zu Flanschbördel
| Hauptwerkstoff | Edelstahl 1.4301 |
| Betriebsdruck max. | 10 bar |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 90 °C |

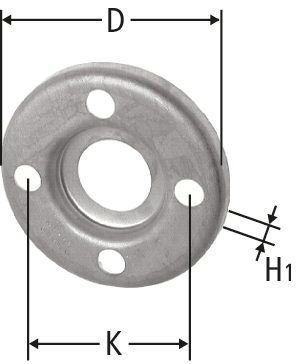

| DN | D | Ø | H1 | N | K | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 150 | 42 | 18 | 4x Ø18 | 110 | 40 x 42 | 80053.27 | 1 |
| 20 | 224.232 | ||||
|
|
|||||||||||||||
| 50 | 165 | 54 | 20 | 4x Ø18 | 125 | 50 x 54 | 80053.28 | 1 |
| 20 | 224.233 | ||||
|
|
|||||||||||||||
| 50 | 165 | 64 | 20 | 4x Ø18 | 125 | 50 x 64 | 80053.69 | 1 |
| 23 | 224.234 | ||||
|
|
|||||||||||||||
| 65 | 185 | 76.1 | 21 | 8x Ø18 | 145 | 65 x 76.1 | 80053.71 | 1 |
| 23 | 224.235 | ||||
|
|
|||||||||||||||
| 80 | 200 | 88.9 | 22 | 8x Ø18 | 160 | 80 x 88.9 | 80053.72 | 1 |
| 23 | 224.236 | ||||
|
|
|||||||||||||||
| 100 | 220 | 108 | 23 | 8x Ø18 | 180 | 100 x 108 | 80053.73 | 1 |
| 23 | 224.237 | ||||
|
|
|||||||||||||||
Hinweis
N = Anzahl Löcher x Durchmesser
Unter www.nussbaum.ch/planungstools finden Sie eine übersichtliche Schrauben-Auswahlhilfe für Flanschverbindungen.
Schrauben-Auswahlhilfe für Flanschverbindungen
CAD / BIM
| Beschreibung | Losflansch PN 10 |
| Grösse |
|
| Artikelnummer |
80053.27
|
