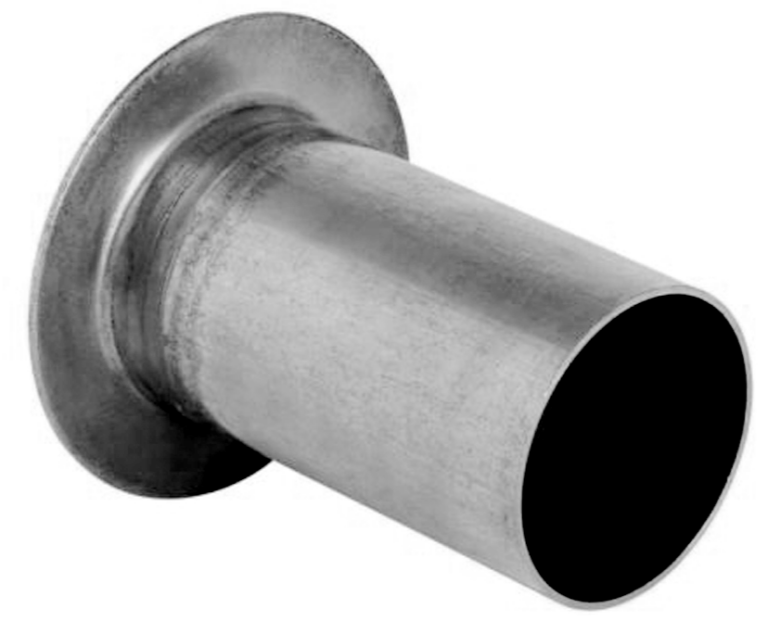

80052 Optipress-Aquaplus-Flanschbördel PN 16
mit Einsteckende
passende Losflansche PN 10 und PN 16 siehe 80053
| Hauptwerkstoff | Edelstahl 1.4401 |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

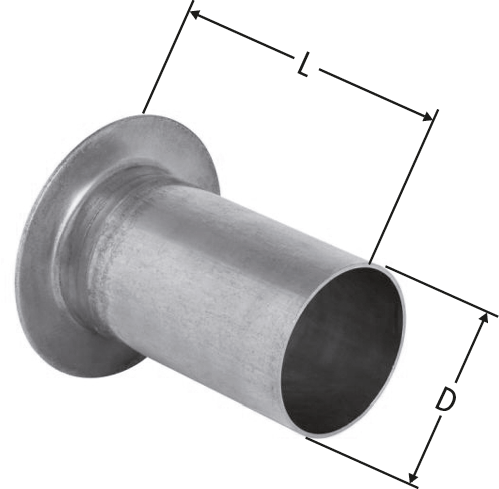

| DN | D | D1 | L | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 42 | 88 | 167 | 0.8 | 42 x 40 | 80052.27 | 1 |
| 20 | 224.532 | ||||
|
|
||||||||||||||
| 50 | 54 | 102 | 125 | 0.6 | 54 x 50 | 80052.28 | 1 |
| 20 | 224.533 | ||||
|
|
||||||||||||||
| 50 | 64 | 102 | 121 | 0.4 | 64 x 50 | 80052.69 | 1 |
| 23 | 224.534 | ||||
|
|
||||||||||||||
| 65 | 76.1 | 122 | 135 | 0.4 | 76.1 x 65 | 80052.71 | 1 |
| 23 | 224.535 | ||||
|
|
||||||||||||||
| 80 | 88.9 | 138 | 140 | 0.3 | 88.9 x 80 | 80052.72 | 1 |
| 23 | 224.536 | ||||
|
|
||||||||||||||
| 100 | 108 | 158 | 160 | 0.3 | 108 x 100 | 80052.73 | 1 |
| 23 | 224.537 | ||||
|
|
||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Flanschbördel PN 16 |
| Grösse |
|
| Artikelnummer |
80052.27
|
