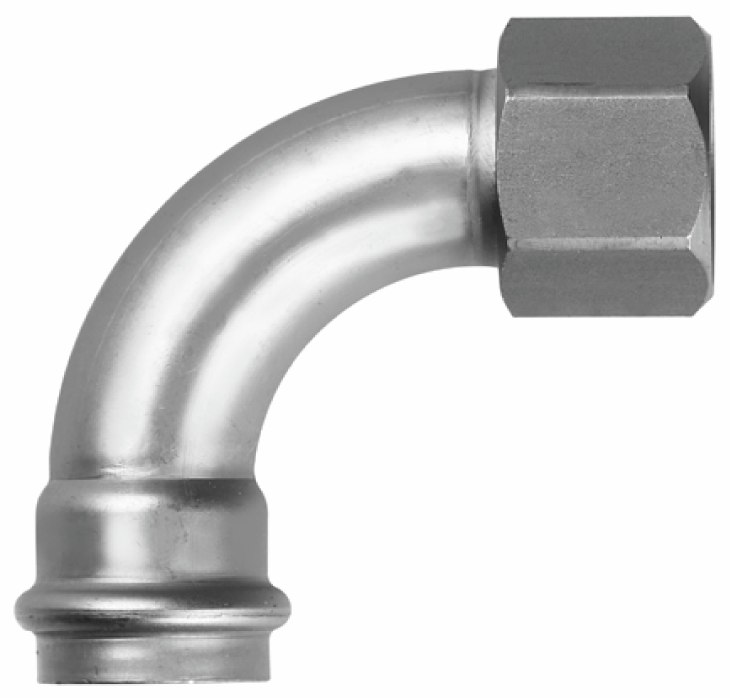

80008 Optipress-Aquaplus-Bogen 90°
mit Innengewinde
| Hauptwerkstoff | Edelstahl 1.4401 |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

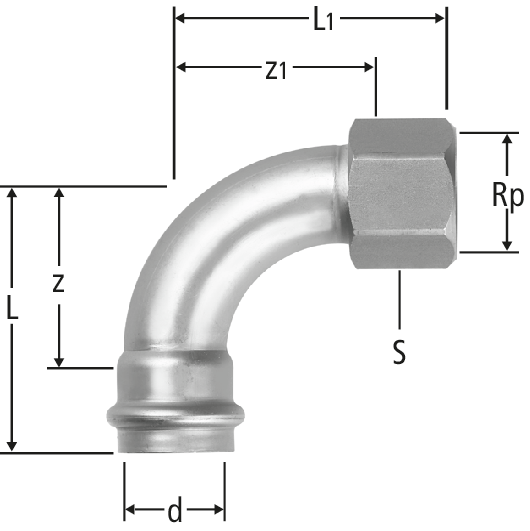

| Rp | d | z | z1 | L | L1 | W | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 16 | 26 | 38 | 39 | 90° | 24 | 0.8 | 15 x ½ | 80008.22 | 5 |
| 20 | 262.252 | ||||
|
|
||||||||||||||||||
| ¾ | 18 | 18 | 29 | 40 | 44 | 90° | 30 | 0.5 | 18 x ¾ | 80008.24 | 5 |
| 20 | 262.253 | ||||
|
|
||||||||||||||||||
| ¾ | 22 | 26 | 40 | 49 | 55 | 90° | 30 | 0.3 | 22 x ¾ | 80008.25 | 5 |
| 20 | 262.254 | ||||
|
|
||||||||||||||||||
| 1 | 28 | 34 | 53 | 58 | 70 | 90° | 36 | 0.4 | 28 x 1 | 80008.26 | 5 |
| 20 | 262.255 | ||||
|
|
||||||||||||||||||
| 1¼ | 35 | 33 | 54 | 59 | 69 | 90° | 46 | 0.2 | 35 x 1¼ | 80008.27 | 5 |
| 20 | 262.256 | ||||
|
|
||||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Bogen 90° |
| Grösse |
|
| Artikelnummer |
80008.22
|
