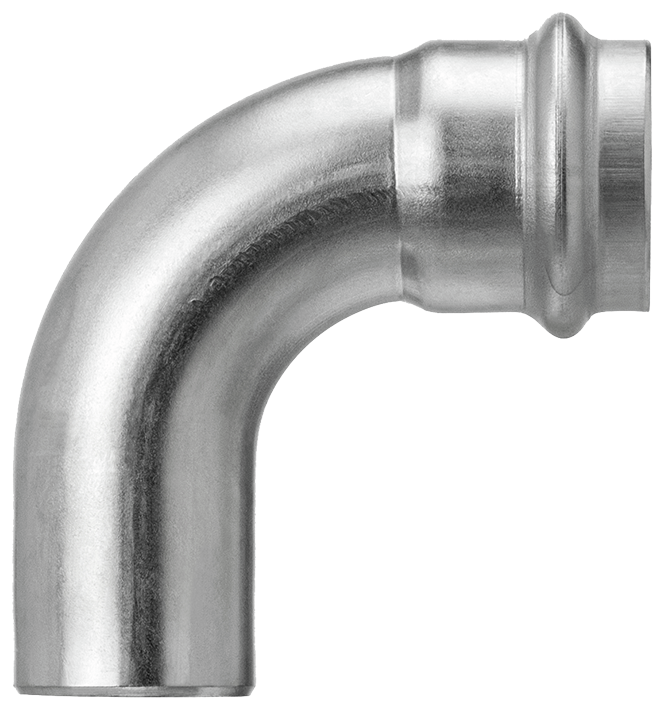

80001 Optipress-Aquaplus-Bogen 90°
mit Einsteckende
| Hauptwerkstoff | Edelstahl 1.4401 |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

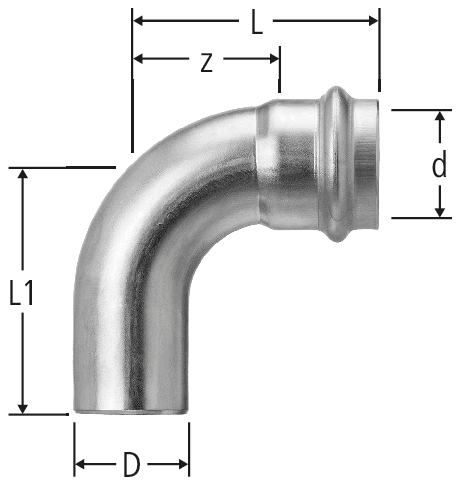

| d | D | z | L | L1 | W | ζ | Art.-Nr. | RK | VE | suissetec NPK426 | suissetec NPK453 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 15 | 16 | 38 | 40 | 90° | 0.8 | 15 | 80001.22 | 20 | 5 | 262.152 | 332.312 |
| ||||
|
|
|||||||||||||||||
| 18 | 18 | 18 | 40 | 41 | 90° | 0.5 | 18 | 80001.23 | 20 | 5 | 262.153 | 332.313 |
| ||||
|
|
|||||||||||||||||
| 22 | 22 | 26 | 49 | 50 | 90° | 0.3 | 22 | 80001.24 | 20 | 5 | 262.154 | 332.314 |
| ||||
|
|
|||||||||||||||||
| 28 | 28 | 34 | 58 | 59 | 90° | 0.4 | 28 | 80001.25 | 20 | 5 | 262.155 | 332.315 |
| ||||
|
|
|||||||||||||||||
| 35 | 35 | 33 | 59 | 62 | 90° | 0.2 | 35 | 80001.26 | 20 | 5 | 262.156 | 332.316 |
| ||||
|
|
|||||||||||||||||
| 42 | 42 | 50 | 87 | 88 | 90° | 0.3 | 42 | 80001.27 | 20 | 1 | 262.157 | 332.317 |
| ||||
|
|
|||||||||||||||||
| 54 | 54 | 65 | 105 | 107 | 90° | 0.3 | 54 | 80001.28 | 20 | 1 | 262.158 | 332.318 |
| ||||
|
|
|||||||||||||||||
| 64 | 64 | 84 | 127 | 126 | 90° | 0.2 | 64 | 80001.70 | 23 | 1 |
| ||||||
|
|
|||||||||||||||||
| 76.1 | 76.1 | 99 | 149 | 147 | 90° | 0.2 | 76.1 | 80001.71 | 23 | 1 | 262.161 | 332.319 |
| ||||
|
|
|||||||||||||||||
| 88.9 | 88.9 | 115 | 165 | 162 | 90° | 0.2 | 88.9 | 80001.72 | 23 | 1 | 262.162 | 332.321 |
| ||||
|
|
|||||||||||||||||
| 108 | 108 | 138 | 198 | 195 | 90° | 0.2 | 108 | 80001.73 | 23 | 1 | 262.163 | 332.322 |
| ||||
|
|
|||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Bogen 90° |
| Grösse |
|
| Artikelnummer |
80001.22
|
