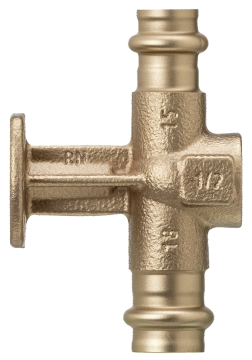

81058 Optipress-Aquaplus-Anschluss-T-Stück
mit Wandflansch abgesetzt
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

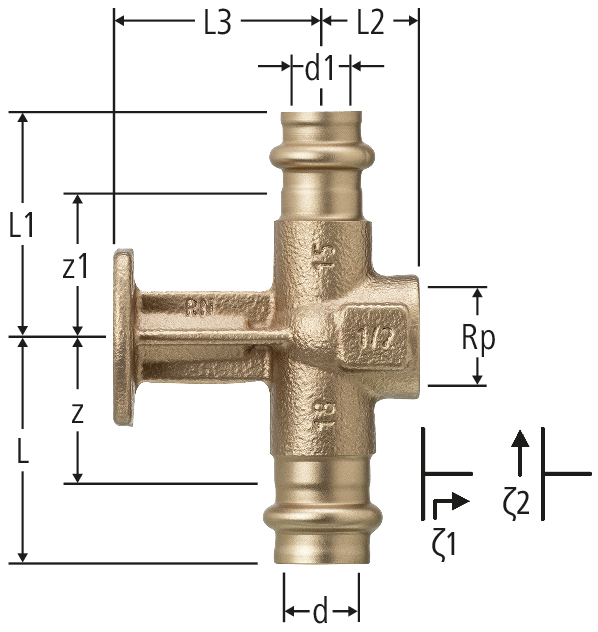

| Rp | d | d1 | z | z1 | L | L1 | L2 | L3 | ζ1 | ζ2 | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 15 | 27 | 27 | 49 | 49 | 21 | 45 | 1.3 | 0.9 | 15 x ½ x 15 | 81058.20 | 1 |
| 20 | 264.432 | ||||
|
|
||||||||||||||||||||
| ½ | 18 | 15 | 27 | 27 | 49 | 49 | 21 | 45 | 1.3 | 0.9 | 18 x ½ x 15 | 81058.21 | 1 |
| 20 | 264.433 | ||||
|
|
||||||||||||||||||||
| ½ | 22 | 15 | 26 | 27 | 49 | 49 | 21 | 45 | 1.3 | 0.9 | 22 x ½ x 15 | 81058.22 | 1 |
| 20 | 264.434 | ||||
|
|
||||||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Anschluss-T-Stück |
| Grösse |
|
| Artikelnummer |
81058.20
|
