80050 Optipress-Aquaplus-Anschlusswinkel
mit Wandflansch
| Hauptwerkstoff | Edelstahl 1.4408 |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 95 °C |

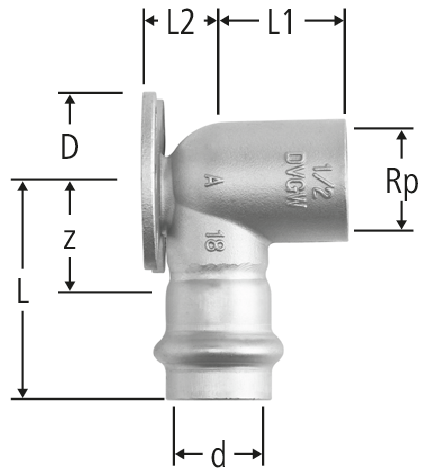

| Rp | d | D | z | L | L1 | L2 | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 53 | 25 | 47 | 26 | 12 | 1.6 | 15 x ½ | 80050.21 | 5 |
| 20 | 263.112 | ||||
|
|
|||||||||||||||||
| ½ | 18 | 53 | 23 | 45 | 26 | 14 | 2.0 | 18 x ½ | 80050.22 | 5 |
| 20 | 263.113 | ||||
|
|
|||||||||||||||||
| ½ | 22 | 53 | 25 | 48 | 28 | 17 | 1.6 | 22 x ½ | 80050.24 | 5 |
| 20 | - | ||||
|
|
|||||||||||||||||
| ¾ | 22 | 53 | 27 | 50 | 30 | 17 | 1.6 | 22 x ¾ | 80050.25 | 5 |
| 20 | 263.114 | ||||
|
|
|||||||||||||||||
| 1 | 28 | 61 | 31 | 55 | 36 | 21 | 1.3 | 28 x 1 | 80050.26 | 5 |
| 20 | 263.115 | ||||
|
|
|||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Anschlusswinkel |
| Grösse |
|
| Artikelnummer |
80050.21
|
