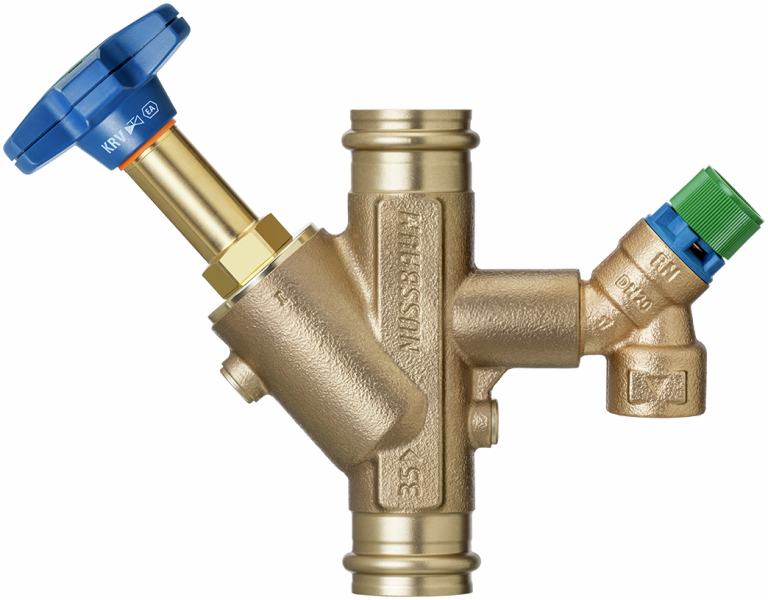

81168 Optipress-Aquaplus-Absperr-Sicherheitsgarnitur SW
zu Stand-Wassererwärmer
Sicherheitsventil auf 6 bar fest eingestellt, mit Easy-Top-Oberteil, bestehend aus Rückflussverhinderer/Absperrventil kombiniert KRV, Sicherheitsventil
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Ansprechdruck | 6 bar |
| Betriebstemperatur max. | 90 °C |

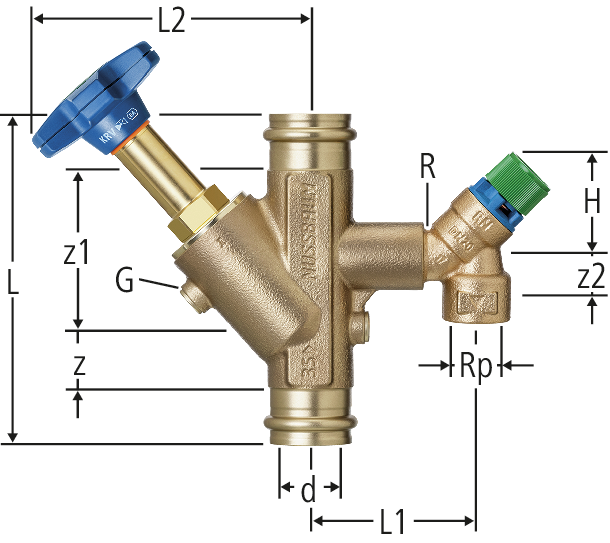

| Rp | R | G | d | z | z1 | z2 | L | L1 | L2 | H | Kvs | bar | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | ¾ | ¾ | 22 | 19 | 59 | 15 | 126 | 70 | 94 | 50 | 10.8 | 6 bar | 22 x ¾ | 81168.24 | 1 |
| 20 | 612.414 | ||||
|
|
||||||||||||||||||||||
| ¾ | ¾ | 1 | 28 | 22 | 65 | 15 | 135 | 75 | 115 | 50 | 16.8 | 6 bar | 28 x ¾ | 81168.25 | 1 |
| 20 | 612.415 | ||||
|
|
||||||||||||||||||||||
| ¾ | ¾ | 1¼ | 35 | 24 | 79 | 15 | 155 | 80 | 130 | 50 | 31.2 | 6 bar | 35 x ¾ | 81168.26 | 1 |
| 20 | 612.416 | ||||
|
|
||||||||||||||||||||||
| 1 | 1 | 1¼ | 35 | 24 | 79 | 15 | 155 | 80 | 130 | 87 | 31.2 | 6 bar | 35 x 1 | 81168.30 | 1 |
| 20 | 612.416 | ||||
|
|
||||||||||||||||||||||
| 1 | 1 | 1½ | 42 | 29 | 84 | 15 | 185 | 80 | 147 | 87 | 45 | 6 bar | 42 x 1 | 81168.27 | 1 |
| 20 | - | ||||
|
|
||||||||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Absperr-Sicherheitsgarnitur SW |
| Grösse |
|
| Artikelnummer |
81168.24
|
