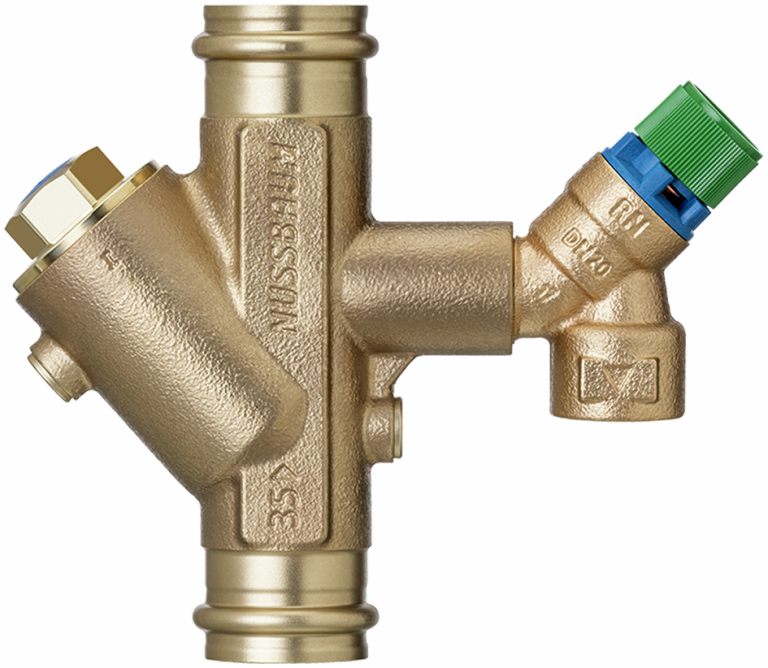

81167 Optipress-Aquaplus-Sicherheitsgarnitur
Sicherheitsventil auf 6 bar fest eingestellt
bestehend aus Optipress-Aquaplus-Rückflussverhinderer EA, Sicherheitsventil
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Ansprechdruck | 6 bar |
| Betriebstemperatur max. | 90 °C |

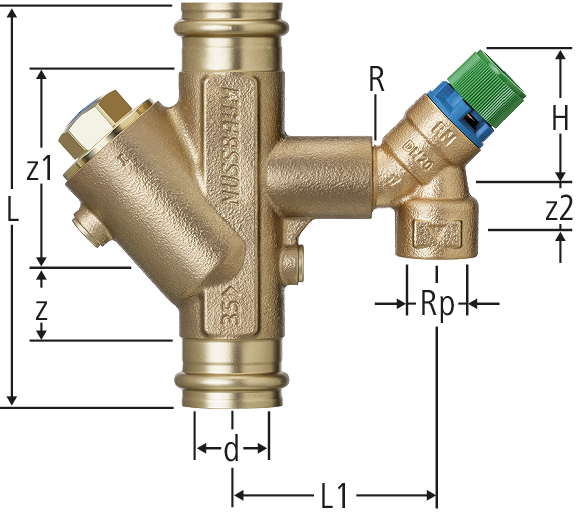

| Rp | R | d | z | z1 | z2 | L | L1 | H | Kvs | bar | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | ¾ | 22 | 19 | 59 | 15 | 126 | 70 | 50 | 10.6 | 6 bar | 22 x ¾ | 81167.24 | 1 |
| 20 | 612.174 | ||||
|
|
||||||||||||||||||||
| ¾ | ¾ | 28 | 22 | 65 | 15 | 135 | 75 | 50 | 15.9 | 6 bar | 28 x ¾ | 81167.25 | 1 |
| 20 | 612.175 | ||||
|
|
||||||||||||||||||||
| ¾ | ¾ | 35 | 24 | 79 | 15 | 155 | 80 | 50 | 27.5 | 6 bar | 35 x ¾ | 81167.26 | 1 |
| 20 | 612.176 | ||||
|
|
||||||||||||||||||||
| 1 | 1 | 35 | 24 | 79 | 15 | 155 | 80 | 87 | 27.5 | 6 bar | 35 x 1 | 81167.30 | 1 |
| 20 | 612.176 | ||||
|
|
||||||||||||||||||||
| 1 | 1 | 42 | 29 | 84 | 15 | 185 | 80 | 87 | 40.7 | 6 bar | 42 x 1 | 81167.27 | 1 |
| 20 | - | ||||
|
|
||||||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Sicherheitsgarnitur |
| Grösse |
|
| Artikelnummer |
81167.24
|
