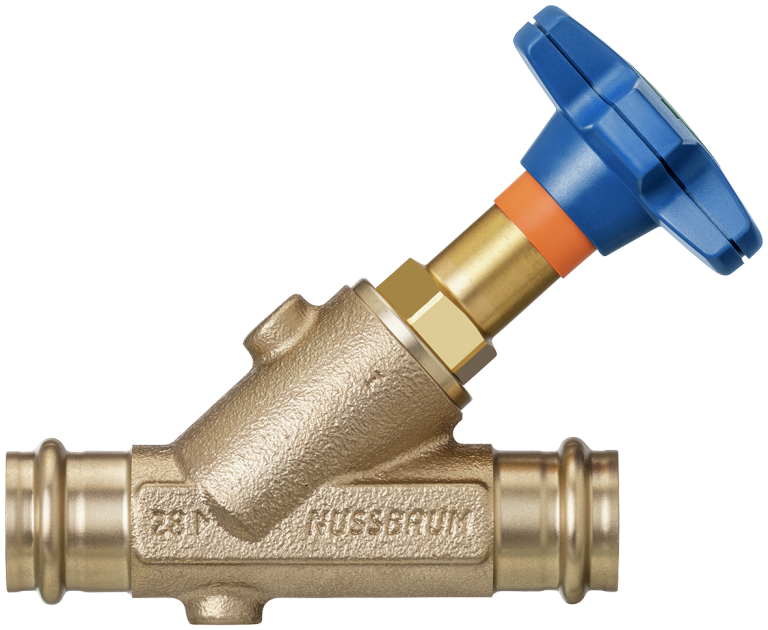

82200 Optipress-Aquaplus-Schrägsitzventil
mit Easy-Top-Oberteil
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

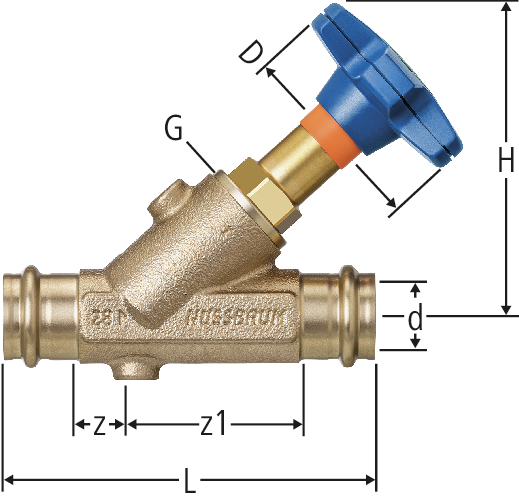

| G | d | D | z | z1 | L | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 60 | 15 | 46 | 105 | 85 | 6.37 | 15 | 82200.22 | 1 |
| 20 | 621.422 | ||||
|
|
|||||||||||||||||
| ½ | 18 | 60 | 15 | 46 | 105 | 85 | 6.28 | 18 | 82200.23 | 1 |
| 20 | 621.423 | ||||
|
|
|||||||||||||||||
| ¾ | 22 | 60 | 19 | 59 | 126 | 98 | 12.71 | 22 | 82200.24 | 1 |
| 20 | 621.424 | ||||
|
|
|||||||||||||||||
| 1 | 28 | 73 | 22 | 65 | 135 | 115 | 22.12 | 28 | 82200.25 | 1 |
| 20 | 621.425 | ||||
|
|
|||||||||||||||||
| 1¼ | 35 | 73 | 24 | 79 | 155 | 131 | 39.05 | 35 | 82200.26 | 1 |
| 20 | 621.426 | ||||
|
|
|||||||||||||||||
| 1½ | 42 | 98 | 29 | 84 | 185 | 154 | 47.49 | 42 | 82200.27 | 1 |
| 20 | 621.427 | ||||
|
|
|||||||||||||||||
| 2 | 54 | 98 | 30 | 105 | 215 | 178 | 79.46 | 54 | 82200.28 | 1 |
| 20 | 621.428 | ||||
|
|
|||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Schrägsitzventil |
| Grösse |
|
| Artikelnummer |
82200.22
|
