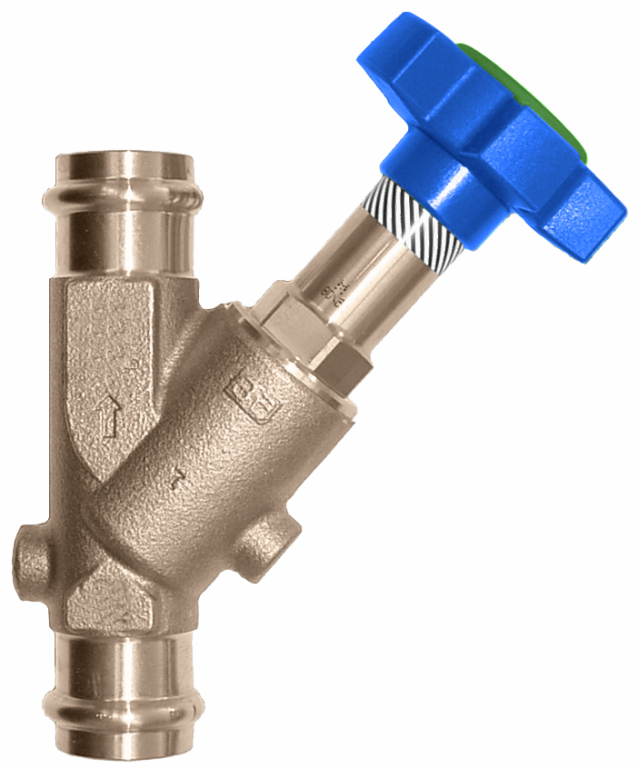

82001 Optipress-Aquaplus-Schrägsitzventil
mit Easy-Top-Oberteil aus Rotguss
Archiviertes Produkt
| Hauptwerkstoff | Rotguss |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

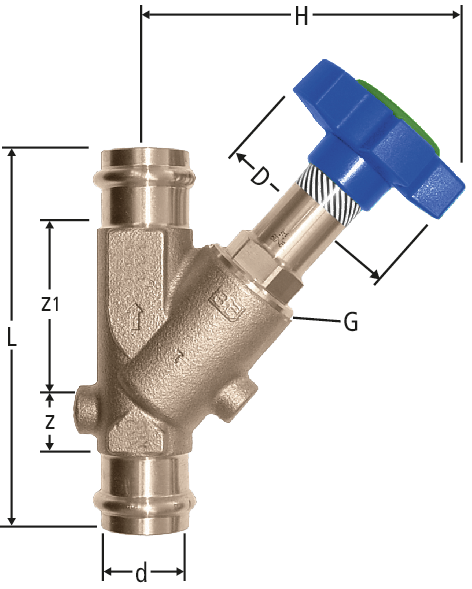

| G | d | D | z | z1 | L | H | Art.-Nr. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 55 | 17 | 44 | 105 | 81 | 15 | 82001.22 | 15 | - | Nachfolgermodell anzeigen | ||||
|
|
|||||||||||||||
| ½ | 18 | 55 | 17 | 44 | 105 | 81 | 18 | 82001.23 | 15 | - | Nachfolgermodell anzeigen | ||||
|
|
|||||||||||||||
| ¾ | 22 | 55 | 20 | 53 | 120 | 94 | 22 | 82001.24 | 10 | - | Nachfolgermodell anzeigen | ||||
|
|
|||||||||||||||
| 1 | 28 | 70 | 23 | 65 | 135 | 117 | 28 | 82001.25 | 10 | - | Nachfolgermodell anzeigen | ||||
|
|
|||||||||||||||
| 1¼ | 35 | 70 | 25 | 79 | 155 | 134 | 35 | 82001.26 | 10 | - | Nachfolgermodell anzeigen | ||||
|
|
|||||||||||||||
| 1½ | 42 | 90 | 29 | 84 | 185 | 156 | 42 | 82001.27 | 5 | - | Nachfolgermodell anzeigen | ||||
|
|
|||||||||||||||
| 2 | 54 | 90 | 30 | 105 | 215 | 181 | 54 | 82001.28 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
|||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Schrägsitzventil |
| Grösse |
|
| Artikelnummer |
82001.22
|
