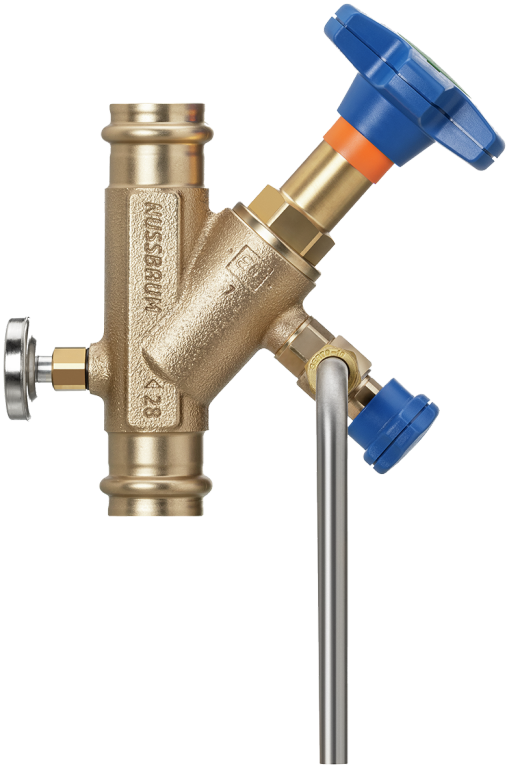

81175 Optipress-Aquaplus-Schrägsitzventil
mit Probenahmeventil, mit Thermometer
mit Easy-Top-Oberteil
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

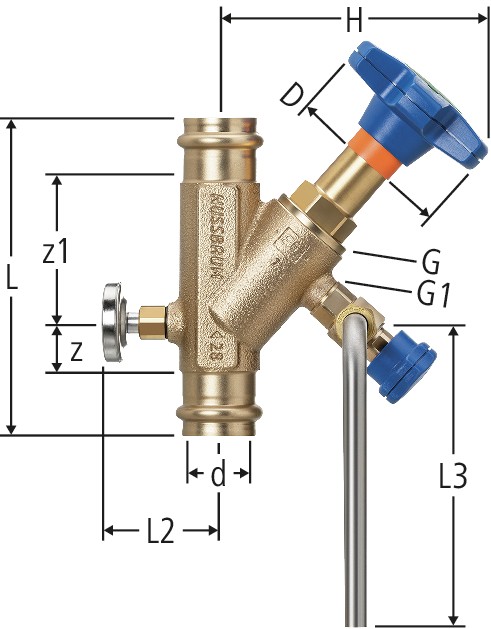

| G | G1 | d | D | z | z1 | L | L2 | L3 | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¼ | 15 | 60 | 15 | 46 | 105 | 40 | 125 | 85 | 5.2 | 15 | 81175.22 | 1 |
| 20 | 621.422 | ||||
|
|
||||||||||||||||||||
| ½ | ¼ | 18 | 60 | 15 | 46 | 105 | 43 | 125 | 85 | 5.3 | 18 | 81175.23 | 1 |
| 20 | 621.423 | ||||
|
|
||||||||||||||||||||
| ¾ | ¼ | 22 | 60 | 19 | 59 | 126 | 44 | 125 | 98 | 10.7 | 22 | 81175.24 | 1 |
| 20 | 621.424 | ||||
|
|
||||||||||||||||||||
| 1 | ¼ | 28 | 73 | 22 | 65 | 135 | 47 | 125 | 115 | 22.7 | 28 | 81175.25 | 1 |
| 20 | 621.425 | ||||
|
|
||||||||||||||||||||
| 1¼ | ¼ | 35 | 73 | 24 | 79 | 155 | 51 | 125 | 131 | 35.0 | 35 | 81175.26 | 1 |
| 20 | 621.426 | ||||
|
|
||||||||||||||||||||
| 1½ | ¼ | 42 | 98 | 29 | 84 | 185 | 55 | 125 | 154 | 46.7 | 42 | 81175.27 | 1 |
| 20 | 621.427 | ||||
|
|
||||||||||||||||||||
| 2 | ¼ | 54 | 98 | 30 | 105 | 219 | 61 | 125 | 178 | 76.7 | 54 | 81175.28 | 1 |
| 20 | 621.428 | ||||
|
|
||||||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Schrägsitzventil |
| Grösse |
|
| Artikelnummer |
81175.22
|
