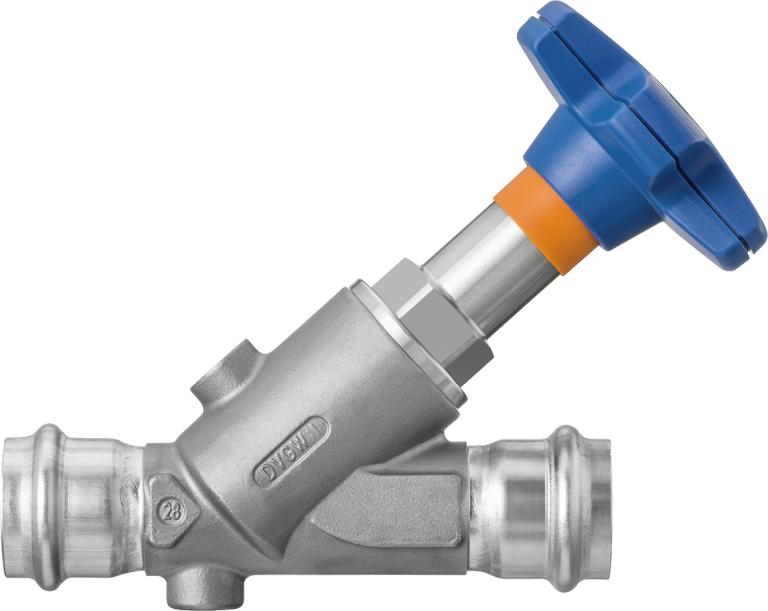

80180 Optipress-Aquaplus-Schrägsitzventil
mit Easy-Top-Oberteil
| Hauptwerkstoff | Edelstahl 1.4401 |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

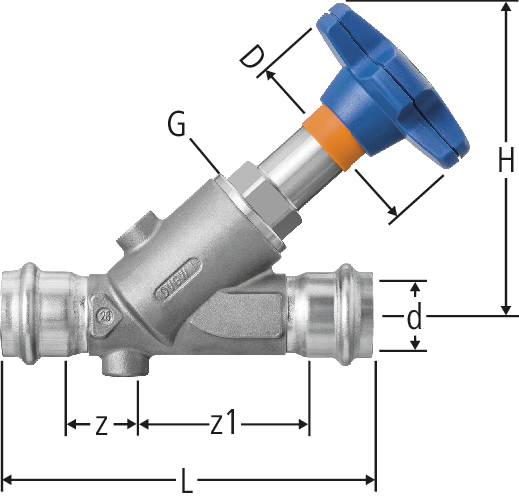

| G | d | D | z | z1 | L | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 60 | 16 | 42 | 103 | 84 | 6.37 | 15 | 80180.22 | 1 |
| 20 | 621.422 | ||||
|
|
|||||||||||||||||
| ½ | 18 | 60 | 21 | 47 | 111 | 84 | 6.28 | 18 | 80180.23 | 1 |
| 20 | 621.423 | ||||
|
|
|||||||||||||||||
| ¾ | 22 | 60 | 23 | 55 | 125 | 96 | 12.71 | 22 | 80180.24 | 1 |
| 20 | 621.424 | ||||
|
|
|||||||||||||||||
| 1 | 28 | 73 | 25 | 64 | 137 | 115 | 22.12 | 28 | 80180.25 | 1 |
| 20 | 621.425 | ||||
|
|
|||||||||||||||||
| 1¼ | 35 | 73 | 29 | 78 | 159 | 131 | 39.05 | 35 | 80180.26 | 1 |
| 20 | 621.426 | ||||
|
|
|||||||||||||||||
| 1½ | 42 | 98 | 33 | 88 | 193 | 154 | 47.49 | 42 | 80180.27 | 1 |
| 20 | 621.427 | ||||
|
|
|||||||||||||||||
| 2 | 54 | 98 | 40 | 106 | 226 | 178 | 79.46 | 54 | 80180.28 | 1 |
| 20 | 621.428 | ||||
|
|
|||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Schrägsitzventil |
| Grösse |
|
| Artikelnummer |
80180.22
|
