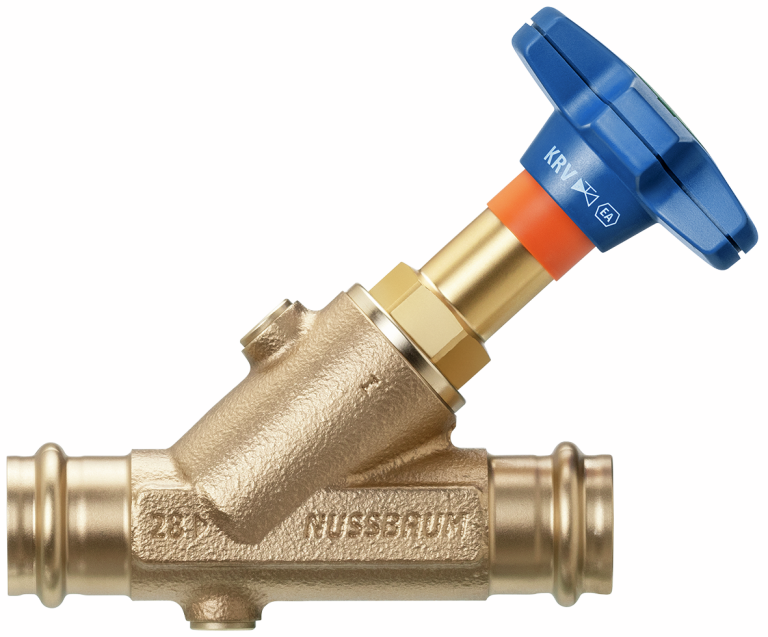

81170 Optipress-Aquaplus-KRV-Ventil EA
Rückflussverhinderer/Absperrventil kombiniert KRV, mit Easy-Top-Oberteil
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Sicherungseinrichtung Bauart | EA |

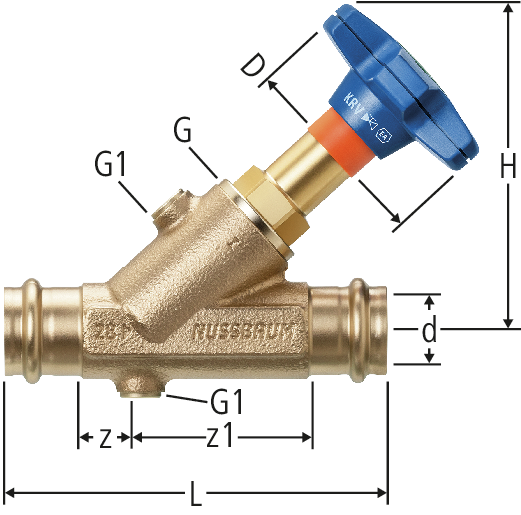

| G | G1 | d | D | z | z1 | L | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¼ | 15 | 60 | 15 | 46 | 105 | 86 | 5.0 | 15 | 81170.22 | 1 |
| 20 | 621.482 | ||||
|
|
||||||||||||||||||
| ½ | ¼ | 18 | 60 | 15 | 46 | 105 | 86 | 5.8 | 18 | 81170.23 | 1 |
| 20 | 621.483 | ||||
|
|
||||||||||||||||||
| ¾ | ¼ | 22 | 60 | 19 | 59 | 126 | 97 | 9.1 | 22 | 81170.24 | 1 |
| 20 | 621.484 | ||||
|
|
||||||||||||||||||
| 1 | ¼ | 28 | 73 | 22 | 65 | 135 | 116 | 16.1 | 28 | 81170.25 | 1 |
| 20 | 621.485 | ||||
|
|
||||||||||||||||||
| 1¼ | ¼ | 35 | 73 | 24 | 79 | 155 | 131 | 27.7 | 35 | 81170.26 | 1 |
| 20 | 621.486 | ||||
|
|
||||||||||||||||||
| 1½ | ¼ | 42 | 98 | 29 | 84 | 185 | 152 | 40.7 | 42 | 81170.27 | 1 |
| 20 | 621.487 | ||||
|
|
||||||||||||||||||
| 2 | ¼ | 54 | 98 | 30 | 105 | 215 | 171 | 62.7 | 54 | 81170.28 | 1 |
| 20 | 621.488 | ||||
|
|
||||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-KRV-Ventil EA |
| Grösse |
|
| Artikelnummer |
81170.22
|
