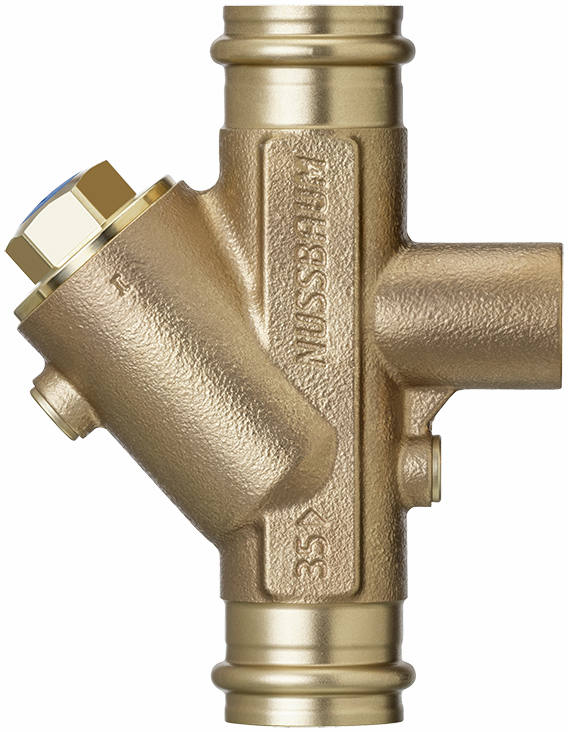

81164 Optipress-Aquaplus-Rückflussverhinderer EA
mit Innengewinde
für den direkten Anschluss von Sicherheitsventil (13000)
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Sicherungseinrichtung Bauart | EA |

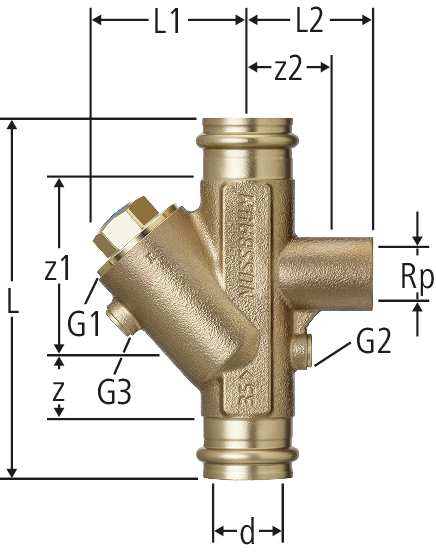

| Rp | G1 | G2 | G3 | d | z | z1 | z2 | L | L1 | L2 | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | ¾ | ¼ | ¼ | 22 | 19 | 59 | 29 | 126 | 45 | 44 | 10.6 | 22 x ¾ | 81164.24 | 1 |
| 20 | 614.854 | ||||
|
|
|||||||||||||||||||||
| ¾ | 1 | ¼ | ¼ | 28 | 22 | 65 | 34 | 135 | 58 | 49 | 15.9 | 28 x ¾ | 81164.25 | 1 |
| 20 | 614.855 | ||||
|
|
|||||||||||||||||||||
| ¾ | 1¼ | ¼ | ¼ | 35 | 24 | 79 | 39 | 155 | 67 | 54 | 27.5 | 35 x ¾ | 81164.26 | 1 |
| 20 | 614.856 | ||||
|
|
|||||||||||||||||||||
| 1 | 1¼ | ¼ | ¼ | 35 | 24 | 79 | 27 | 155 | 67 | 44 | 27.5 | 35 x 1 | 81164.30 | 1 |
| 20 | 614.856 | ||||
|
|
|||||||||||||||||||||
| 1 | 1½ | ¼ | ¼ | 42 | 29 | 84 | 27 | 185 | 78 | 44 | 40.7 | 42 x 1 | 81164.27 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||||||
Hinweis
Für den Ersatz der Rückflussverhinderer-Einheit in den alten Rückflussverhinderern EA (Modelljahre 2005 bis 2016) der Dimensionen Rp ½ bis 1¼ kann nur das Ersatzteil 15108 Rückflussverhinderer-Einheit EA verwendet werden.
