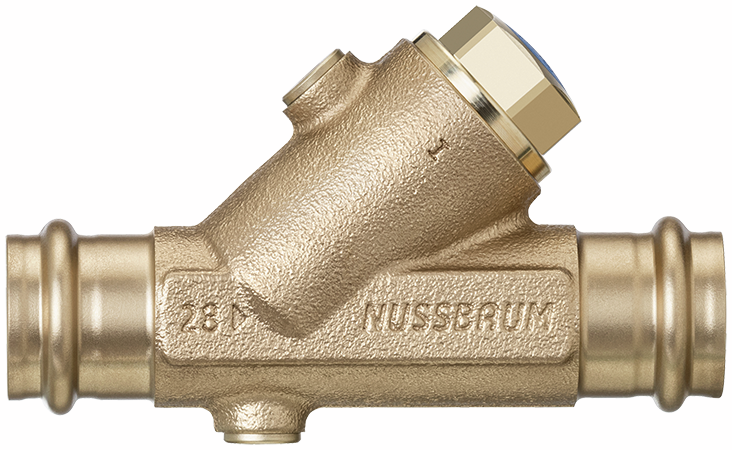

81163 Optipress-Aquaplus-Rückflussverhinderer EA
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Sicherungseinrichtung Bauart | EA |

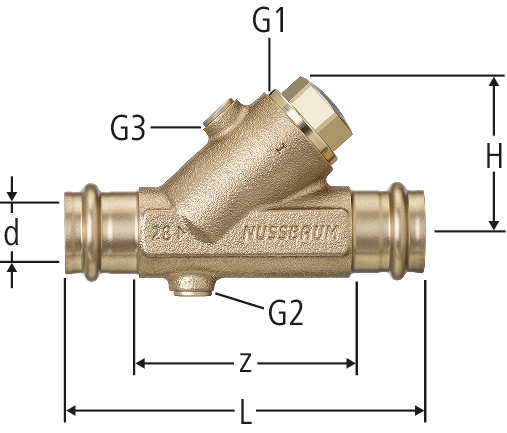

| G1 | G2 | G3 | d | z | L | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¼ | ¼ | 15 | 61 | 105 | 41 | 4.8 | 15 | 81163.22 | 1 |
| 20 | 614.842 | ||||
|
|
|||||||||||||||||
| ½ | ¼ | ¼ | 18 | 61 | 105 | 41 | 5.5 | 18 | 81163.23 | 1 |
| 20 | 614.843 | ||||
|
|
|||||||||||||||||
| ¾ | ¼ | ¼ | 22 | 78 | 126 | 47 | 10.6 | 22 | 81163.24 | 1 |
| 20 | 614.844 | ||||
|
|
|||||||||||||||||
| 1 | ¼ | ¼ | 28 | 87 | 135 | 59 | 15.9 | 28 | 81163.25 | 1 |
| 20 | 614.845 | ||||
|
|
|||||||||||||||||
| 1¼ | ¼ | ¼ | 35 | 103 | 155 | 67 | 27.5 | 35 | 81163.26 | 1 |
| 20 | 614.846 | ||||
|
|
|||||||||||||||||
| 1½ | ¼ | ¼ | 42 | 113 | 185 | 78 | 40.7 | 42 | 81163.27 | 1 |
| 20 | 614.847 | ||||
|
|
|||||||||||||||||
| 2 | ¼ | ¼ | 54 | 135 | 215 | 90 | 62.0 | 54 | 81163.28 | 1 |
| 20 | 614.848 | ||||
|
|
|||||||||||||||||
Hinweis
Für den Ersatz der Rückflussverhinderer-Einheit in den alten Rückflussverhinderern EA (Modelljahre 2005 bis 2016) der Dimensionen Rp ½ bis 1¼ kann nur das Ersatzteil 15108 Rückflussverhinderer-Einheit EA verwendet werden.
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Rückflussverhinderer EA |
| Grösse |
|
| Artikelnummer |
81163.22
|
