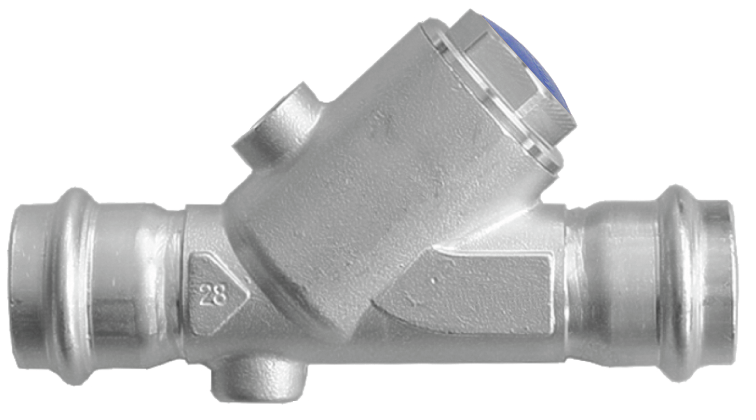

80189 Optipress-Aquaplus-Rückflussverhinderer EA
| Hauptwerkstoff | Edelstahl 1.4401 |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Sicherungseinrichtung Bauart | EA |

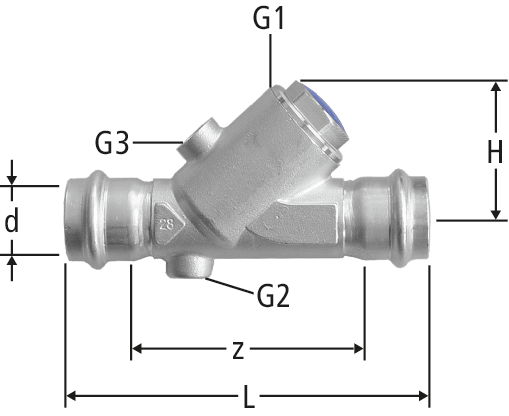

| G1 | G2 | G3 | d | z | L | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¼ | ¼ | 15 | 58 | 103 | 41 | 4.8 | 15 | 80189.22 | 1 |
| 20 | 614.842 | ||||
|
|
|||||||||||||||||
| ½ | ¼ | ¼ | 18 | 68 | 111 | 41 | 5.5 | 18 | 80189.23 | 1 |
| 20 | 614.843 | ||||
|
|
|||||||||||||||||
| ¾ | ¼ | ¼ | 22 | 78 | 125 | 46 | 10.6 | 22 | 80189.24 | 1 |
| 20 | 614.844 | ||||
|
|
|||||||||||||||||
| 1 | ¼ | ¼ | 28 | 89 | 137 | 59 | 15.9 | 28 | 80189.25 | 1 |
| 20 | 614.845 | ||||
|
|
|||||||||||||||||
| 1¼ | ¼ | ¼ | 35 | 107 | 159 | 67 | 27.5 | 35 | 80189.26 | 1 |
| 20 | 614.846 | ||||
|
|
|||||||||||||||||
| 1½ | ¼ | ¼ | 42 | 121 | 193 | 78 | 40.7 | 42 | 80189.27 | 1 |
| 20 | 614.847 | ||||
|
|
|||||||||||||||||
| 2 | ¼ | ¼ | 54 | 146 | 226 | 90 | 62.0 | 54 | 80189.28 | 1 |
| 20 | 614.848 | ||||
|
|
|||||||||||||||||
Hinweis
Für den Ersatz der Rückflussverhinderer-Einheit in den alten Rückflussverhinderern EA (Modelljahre 2005 bis 2016) der Dimensionen Rp ½ bis 1¼ kann nur das Ersatzteil 15108 Rückflussverhinderer-Einheit EA verwendet werden.
CAD / BIM

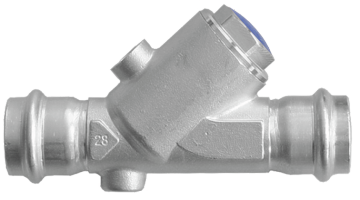

| Beschreibung | Optipress-Aquaplus-Rückflussverhinderer EA |
| Grösse |
|
| Artikelnummer |
80189.22
|
