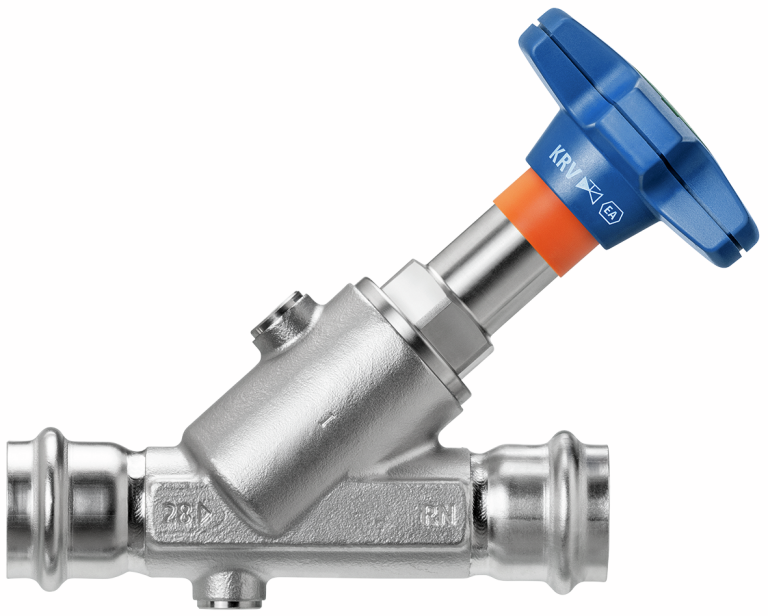

80175 Optipress-Aquaplus-KRV-Ventil EA
Rückflussverhinderer/Absperrventil kombiniert KRV, mit Easy-Top-Oberteil
| Hauptwerkstoff | Edelstahl 1.4401 |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |
| Sicherungseinrichtung Bauart | EA |

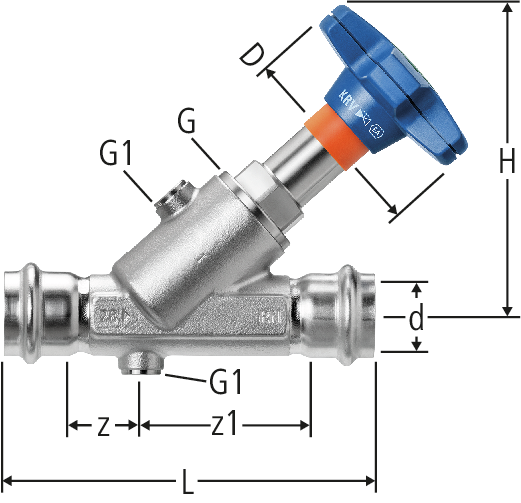

| G | G1 | d | D | z | z1 | L | H | Kvs | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | ¼ | 22 | 60 | 23 | 55 | 125 | 96 | 9.1 | 1.7 | 22 | 80175.24 | 1 |
| 20 | 621.484 | ||||
|
|
|||||||||||||||||||
| 1 | ¼ | 28 | 73 | 25 | 64 | 137 | 116 | 16.1 | 1.4 | 28 | 80175.25 | 1 |
| 20 | 621.485 | ||||
|
|
|||||||||||||||||||
| 1¼ | ¼ | 35 | 73 | 29 | 78 | 159 | 131 | 27.7 | 1.2 | 35 | 80175.26 | 1 |
| 20 | 621.486 | ||||
|
|
|||||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-KRV-Ventil EA |
| Grösse |
|
| Artikelnummer |
80175.24
|
